Настольный микрофон — это стационарное устройство для приема речи, которое устанавливается непосредственно на стол, трибуну, стойку или другое рабочее место. В профессиональных аудиосистемах такие микрофоны применяются в переговорных комнатах, конференц-залах, залах заседаний, учебных аудиториях и других помещениях, где участники выступают с фиксированных мест.
В отличие от ручных и петличных моделей, настольный микрофон не требуется держать в руках или закреплять на одежде. Он постоянно находится перед говорящим и передает его речь в систему усиления, конференц-систему, аудиопроцессор или оборудование ВКС.
Для профессиональных проектов важен не только сам микрофон, но и правильный подбор всей системы: количество рабочих мест, акустика помещения, способ подключения, расположение акустических систем и требования к видеоконференцсвязи должны рассматриваться комплексно.

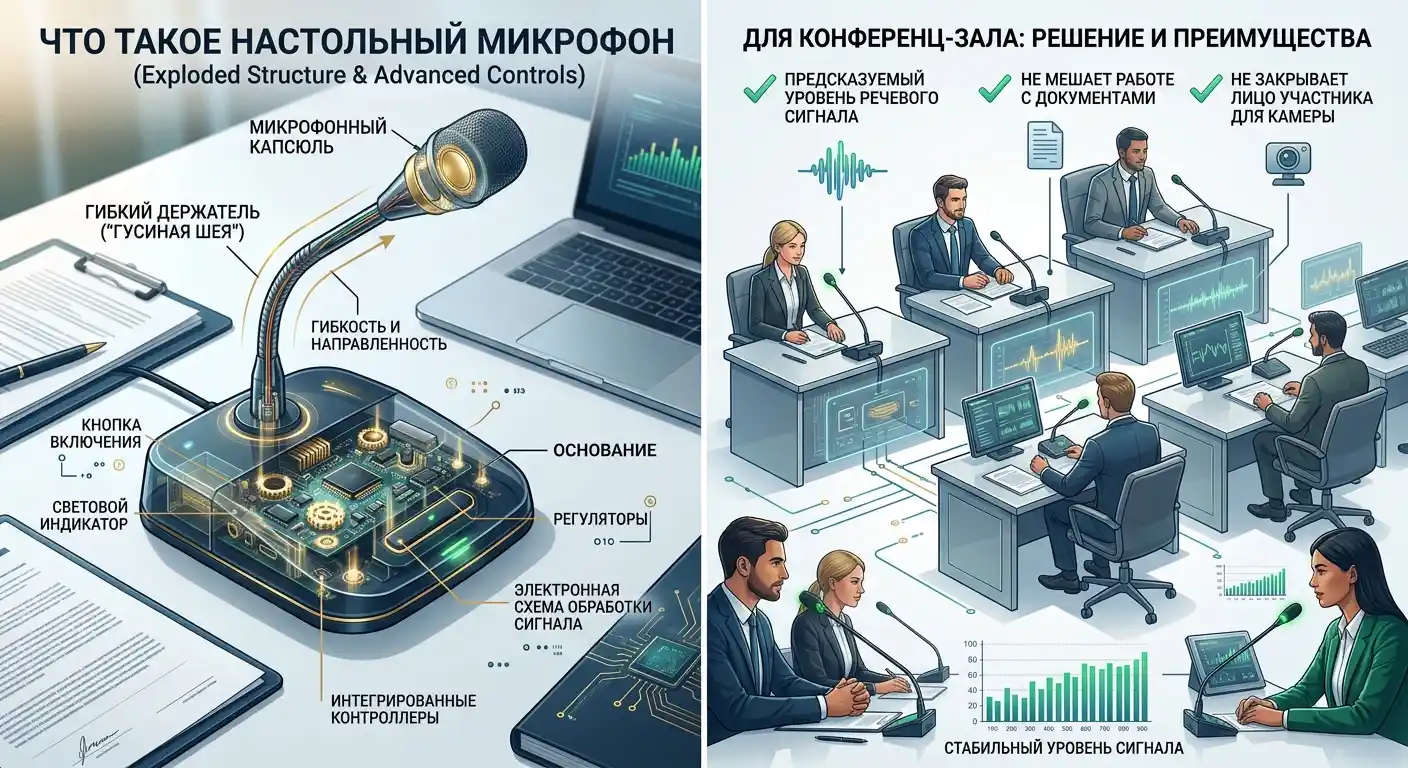

Что такое настольный микрофон
Конструктивно настольный микрофон состоит из микрофонного капсюля, основания и элементов подключения. В профессиональных моделях в основание могут быть встроены кнопка включения, световой индикатор, регуляторы, электронная схема обработки сигнала и другие элементы управления.
Одним из наиболее распространенных вариантов является микрофон «гусиная шея» — модель с длинным гибким или регулируемым держателем. Такая конструкция позволяет расположить капсюль на оптимальном расстоянии от говорящего и направить его в сторону источника речи.
Для конференц-зала это особенно важно: каждый участник получает отдельное рабочее место с предсказуемым уровнем речевого сигнала. При этом микрофон можно разместить так, чтобы он не мешал работе с документами и не закрывал лицо участника для камеры.
Сам форм-фактор «гусиная шея» не определяет тип микрофона. В профессиональных системах встречаются различные конструкции и технологии захвата звука, поэтому оборудование подбирают с учетом конкретного помещения и задач.

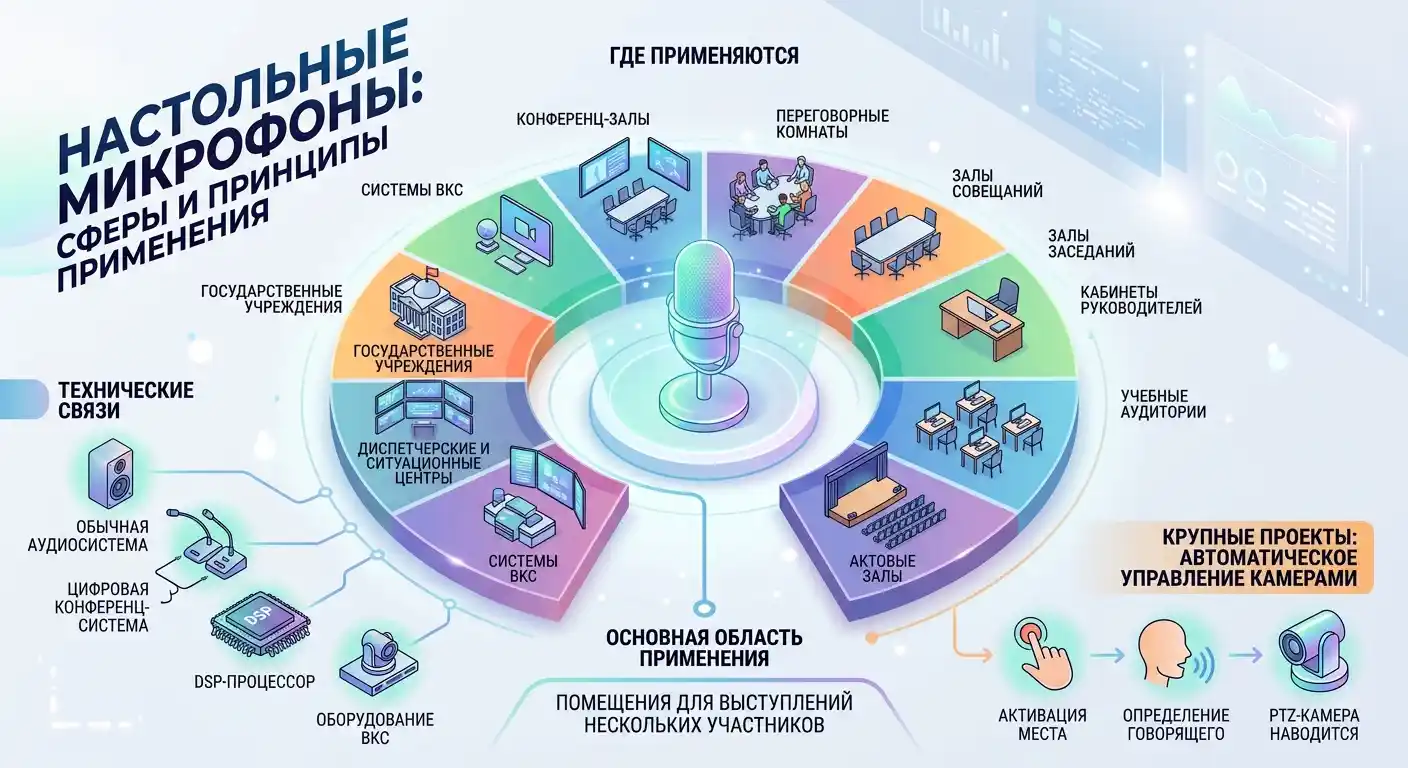

Где применяются настольные микрофоны
Основная область применения профессиональных настольных микрофонов — помещения, где несколько участников должны поочередно или одновременно выступать со своих рабочих мест.
Оборудование используется в:
- конференц-залах;
- переговорных комнатах;
- залах совещаний;
- залах заседаний;
- кабинетах руководителей;
- учебных аудиториях;
- актовых залах;
- диспетчерских и ситуационных центрах;
- государственных учреждениях;
- системах видеоконференцсвязи.
В зависимости от проекта микрофоны могут подключаться к обычной аудиосистеме, цифровой конференц-системе, DSP-процессору или непосредственно к специализированному оборудованию ВКС.
В крупных проектах настольные микрофоны могут работать совместно с автоматическим управлением камерами. При активации определенного рабочего места система определяет говорящего и может автоматически направить на него PTZ-камеру.

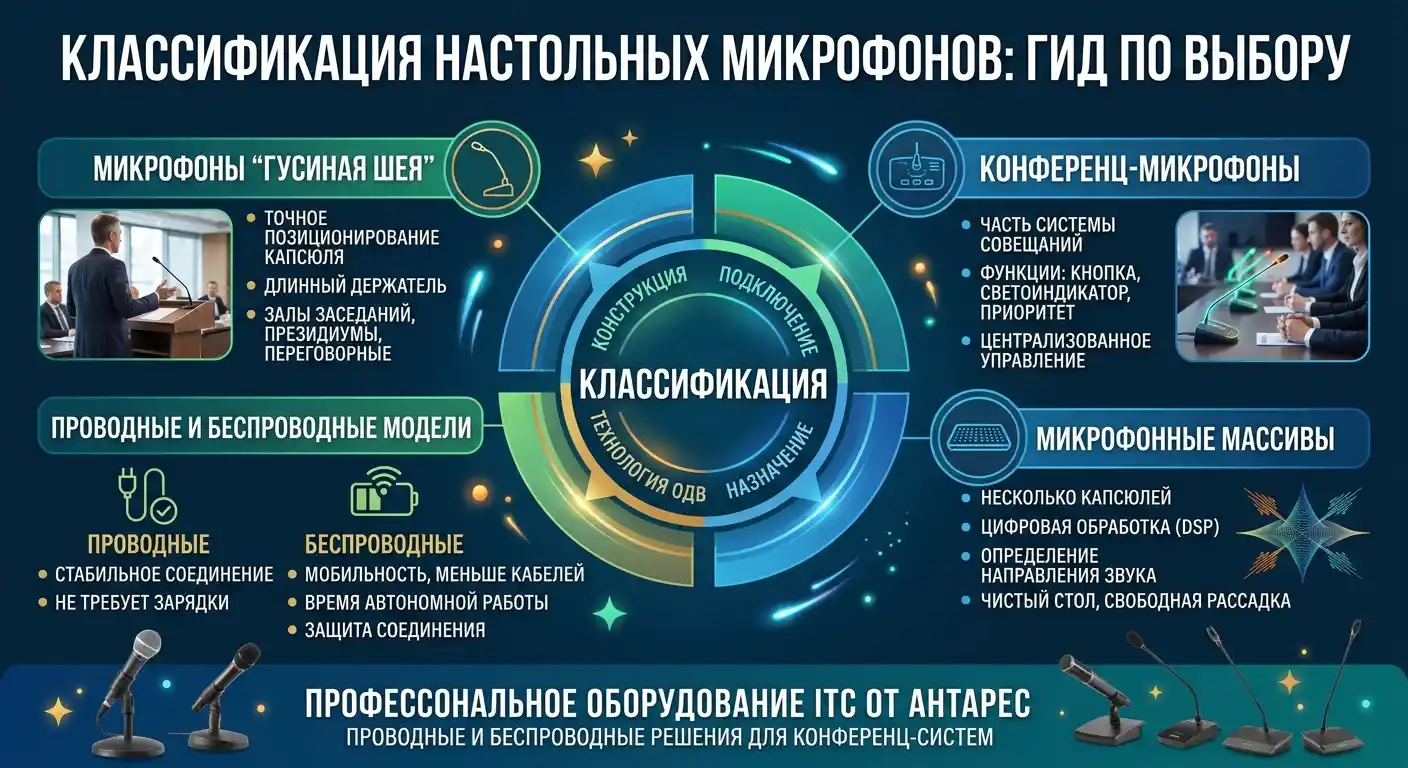

Какие бывают настольные микрофоны
Настольные микрофоны можно классифицировать сразу по нескольким признакам: конструкции, способу подключения, технологии обработки сигнала и назначению.
Микрофоны «гусиная шея»
Это один из наиболее распространенных вариантов для конференц-систем. Длинный держатель позволяет точно расположить микрофонный капсюль относительно говорящего.
Такие модели особенно удобны для залов заседаний, президиумов, переговорных комнат и рабочих мест делегатов.
Конференц-микрофоны
Конференц-микрофон является частью специализированной системы проведения совещаний. В зависимости от модели он может иметь кнопку включения, световой индикатор, приоритет председателя, подключение гарнитуры и другие функции.
Такие устройства позволяют централизованно управлять выступлениями участников и организовывать работу нескольких микрофонов в одном помещении.
Микрофонные массивы
Вместо одного капсюля устройство может использовать несколько микрофонных элементов, объединенных в массив. Благодаря цифровой обработке сигнала система определяет направление прихода звука и позволяет эффективнее работать с речью.
Микрофонные массивы особенно интересны для современных переговорных комнат, где требуется уменьшить количество оборудования на столе или обеспечить более свободную рассадку участников.
Проводные и беспроводные модели
Проводные настольные микрофоны подключаются к конференц-системе или другому оборудованию с помощью кабеля. Такое решение обеспечивает стабильное соединение и не требует зарядки аккумуляторов.
Беспроводные модели позволяют уменьшить количество кабелей на столе и упростить изменение конфигурации помещения. При этом необходимо учитывать время автономной работы, частотный диапазон, защиту беспроводного соединения и особенности конкретной конференц-системы.
В ассортименте профессионального оборудования «Антареса» представлены как проводные, так и беспроводные настольные решения ITC для конференц-систем.

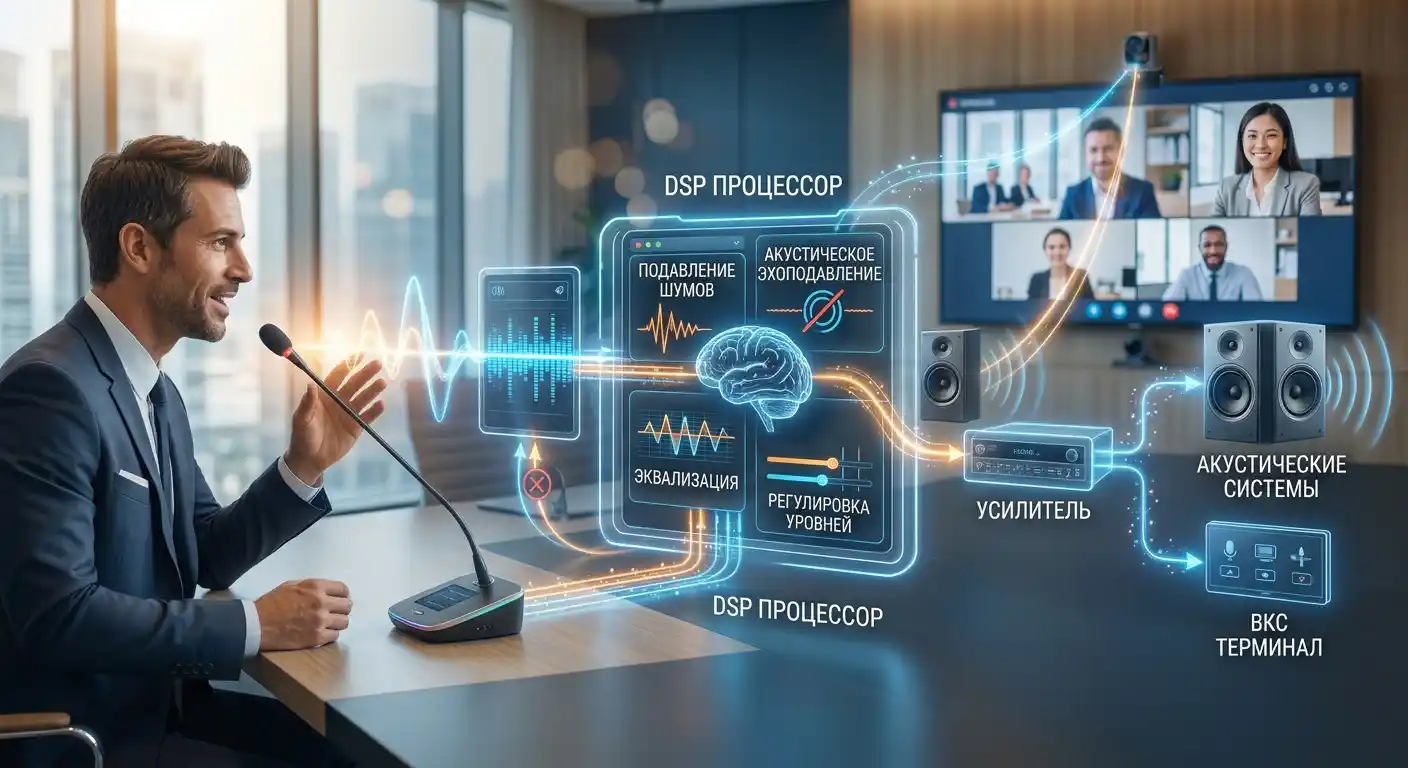

Как работает настольный микрофон
Принцип работы достаточно прост: речь участника преобразуется микрофонным капсюлем в электрический сигнал, после чего сигнал поступает на оборудование обработки и передачи звука.
В профессиональной системе цепочка может выглядеть следующим образом:
участник → настольный микрофон → конференц-система или DSP → усилитель → акустические системы.
Если помещение оборудовано ВКС, обработанный сигнал дополнительно передается в систему видеоконференцсвязи и становится доступен удаленным участникам.
В более сложной системе DSP выполняет цифровую обработку сигнала: регулирует уровни, эквализирует звук, подавляет шумы и может выполнять акустическое эхоподавление. Это особенно важно для переговорных комнат, где звук с акустических систем снова попадает в микрофоны.
Поэтому качество речи в конференц-зале определяется не одной характеристикой микрофона. Важны вся аудиотракт, акустика помещения, расположение оборудования и корректность настройки.

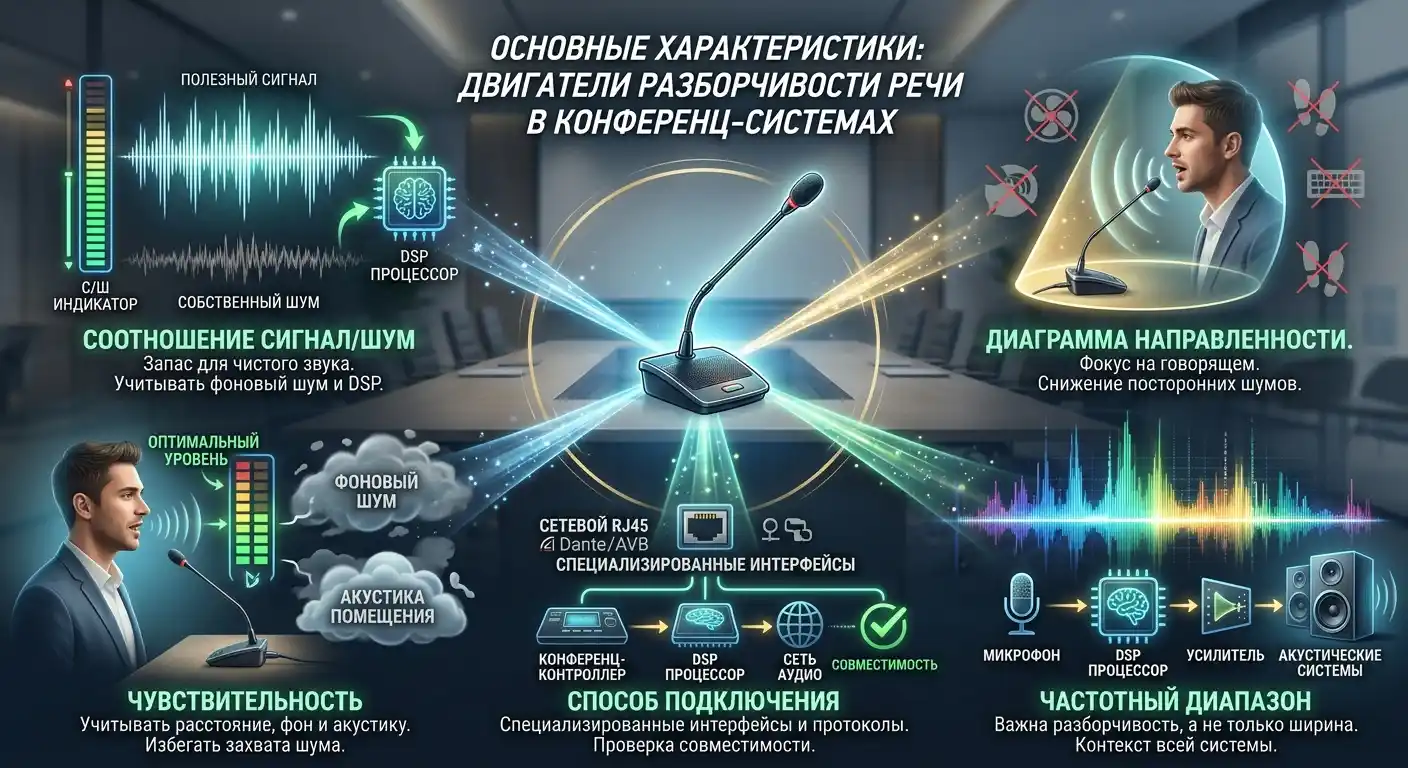

Основные характеристики настольных микрофонов
При выборе профессионального микрофона следует учитывать не только частотный диапазон. Для конференц-систем большое значение имеют параметры, непосредственно влияющие на разборчивость речи.
Диаграмма направленности
Диаграмма направленности показывает, с каких направлений микрофон наиболее эффективно принимает звук.
Для стационарного рабочего места часто применяются направленные микрофоны. Они позволяют сфокусировать прием на говорящем и снизить влияние части посторонних источников звука.
При этом выбор диаграммы зависит от конструкции конкретного устройства и акустики помещения. Нельзя автоматически считать, что одна диаграмма подходит для любого конференц-зала.
Частотный диапазон
Частотный диапазон определяет область частот, которую способен передавать микрофон.
Для конференц-связи особенно важна не сама ширина диапазона, а разборчивость речи. Поэтому при сравнении моделей необходимо учитывать весь тракт передачи звука, включая DSP, усилители и акустические системы.
Чувствительность
Чувствительность показывает, какой уровень выходного сигнала микрофон формирует при определенном звуковом воздействии.
Слишком высокая чувствительность в неподходящих условиях может привести к захвату большего количества окружающих шумов. Поэтому параметр необходимо рассматривать вместе с расстоянием до говорящего, уровнем фонового шума и акустикой помещения.
Соотношение сигнал/шум
Чем выше отношение полезного сигнала к собственному шуму устройства, тем больше запас для получения чистого звука. Однако в реальной конференц-системе итоговое качество зависит также от фонового шума помещения и работы цифровой обработки.
Способ подключения
Микрофон может подключаться к конференц-контроллеру, микшеру, DSP или другому оборудованию. В профессиональных цифровых системах могут использоваться специализированные интерфейсы и сетевые протоколы передачи аудио.
Поэтому перед покупкой необходимо проверить совместимость конкретной модели с контроллером и остальными компонентами системы.

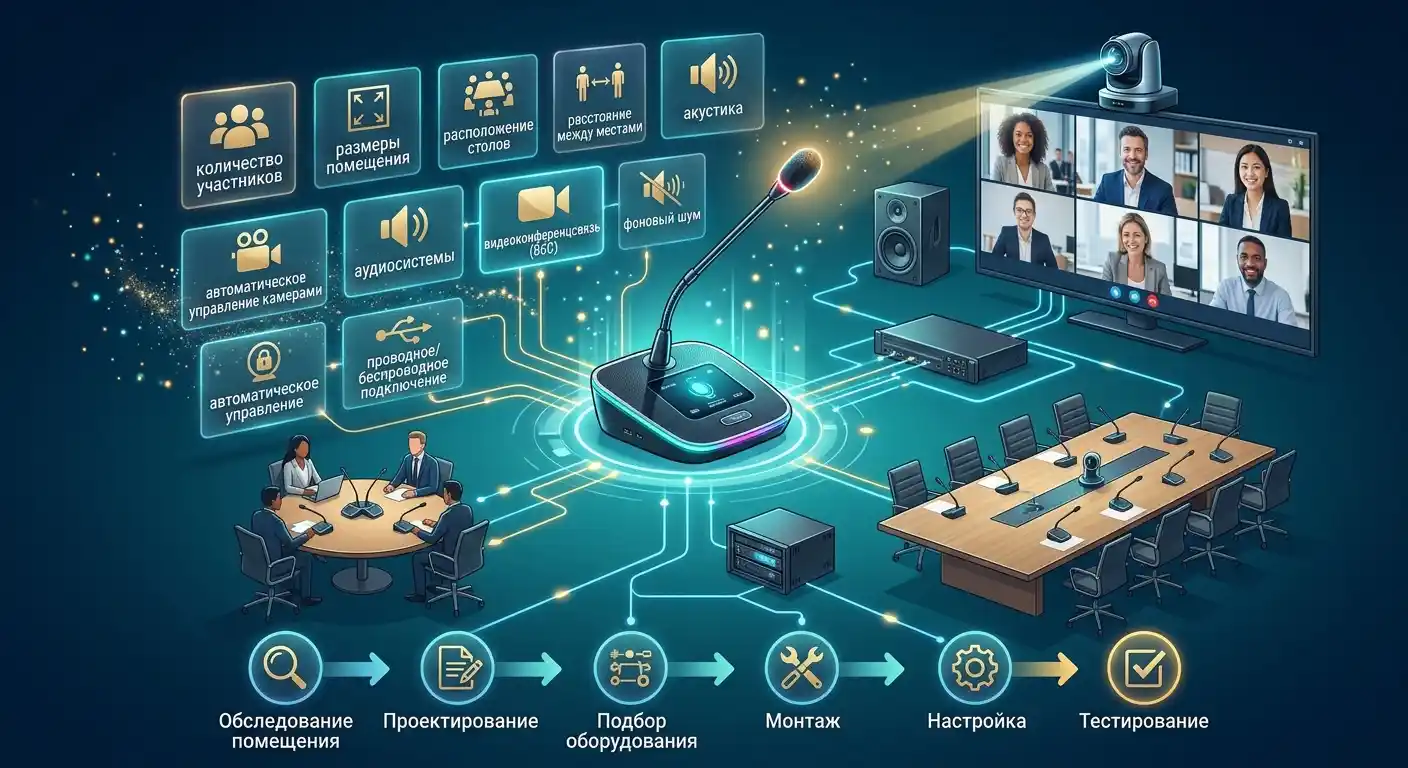

Настольный микрофон для конференц-зала
Для конференц-зала микрофон выбирают исходя не только из характеристик самого устройства, но и из конфигурации помещения.
Необходимо учитывать:
- количество участников;
- размеры и форму помещения;
- расположение столов;
- расстояние между рабочими местами;
- акустические характеристики;
- уровень фонового шума;
- наличие акустических систем;
- использование видеоконференцсвязи;
- необходимость автоматического управления камерами;
- проводную или беспроводную схему подключения.
Например, для небольшого переговорного стола может использоваться компактное решение, тогда как для большого зала заседаний потребуется полноценная конференц-система с индивидуальными микрофонами участников, микрофоном председателя и центральным контроллером.
В профессиональных проектах микрофоны рассматриваются как часть общей системы звукоусиления и ВКС, а не как отдельные устройства. «Антарес» выполняет обследование помещения, проектирование, подбор оборудования, монтаж, настройку и тестирование микрофонных систем.

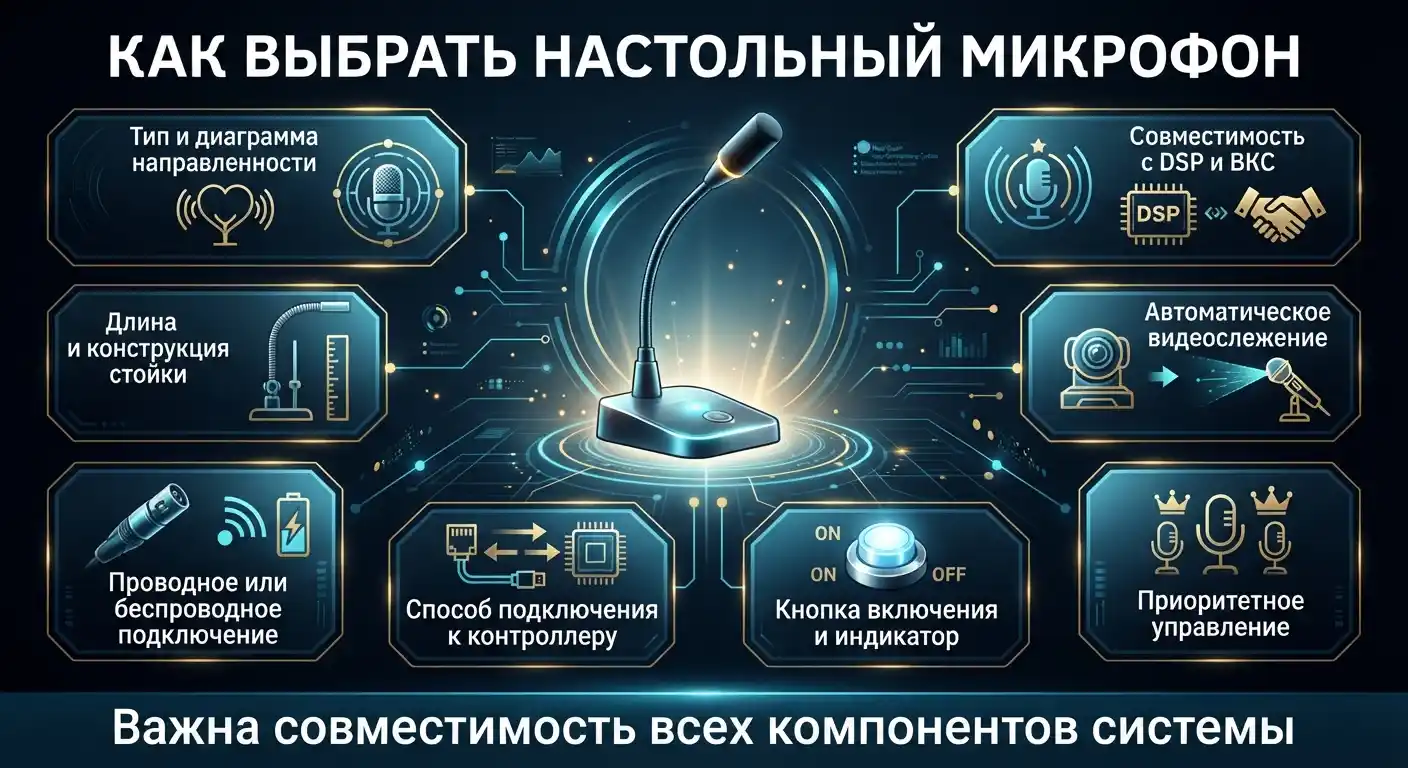

Как выбрать настольный микрофон
Выбор настольного микрофона зависит прежде всего от помещения и сценария использования. Для конференц-зала оборудование подбирают с учетом количества участников, расположения столов, акустики и используемой конференц-системы.
Основные параметры:
- тип и диаграмма направленности;
- длина и конструкция микрофонной стойки;
- проводное или беспроводное подключение;
- способ подключения к конференц-контроллеру;
- наличие кнопки включения и индикатора;
- возможность приоритетного управления;
- поддержка автоматического видеослежения;
- совместимость с DSP и системой ВКС.
Не стоит выбирать микрофон только по частотному диапазону или чувствительности. В профессиональной системе гораздо важнее совместимость всех компонентов и правильное размещение оборудования.

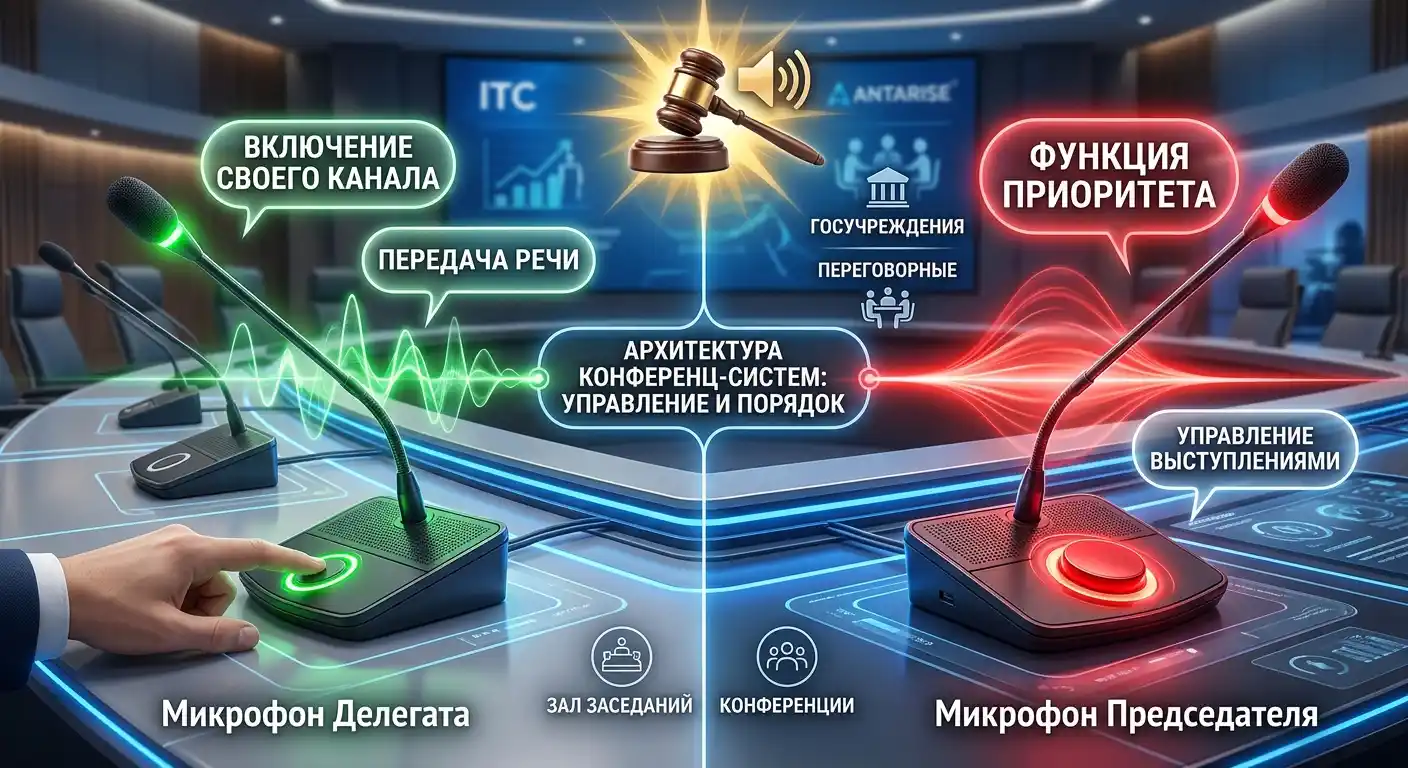

Микрофоны председателя и делегата
В конференц-системах настольные микрофоны часто разделяются на устройства председателя и делегата.
Микрофон делегата предназначен для обычного участника заседания. С его помощью человек включает свой канал и передает речь в общую систему.
Микрофон председателя дополнительно может иметь функцию приоритета. Она позволяет руководителю дискуссии управлять выступлениями участников в соответствии с возможностями конкретной конференц-системы.
Такая архитектура особенно актуальна для залов заседаний, государственных учреждений, переговорных комнат и конференций с регламентированным порядком выступлений.
Например, в линейке ITC, представленной у «Антареса», есть отдельные настольные микрофоны председателя и делегата, в том числе проводные модели с подключением к цифровому контроллеру конференц-системы.

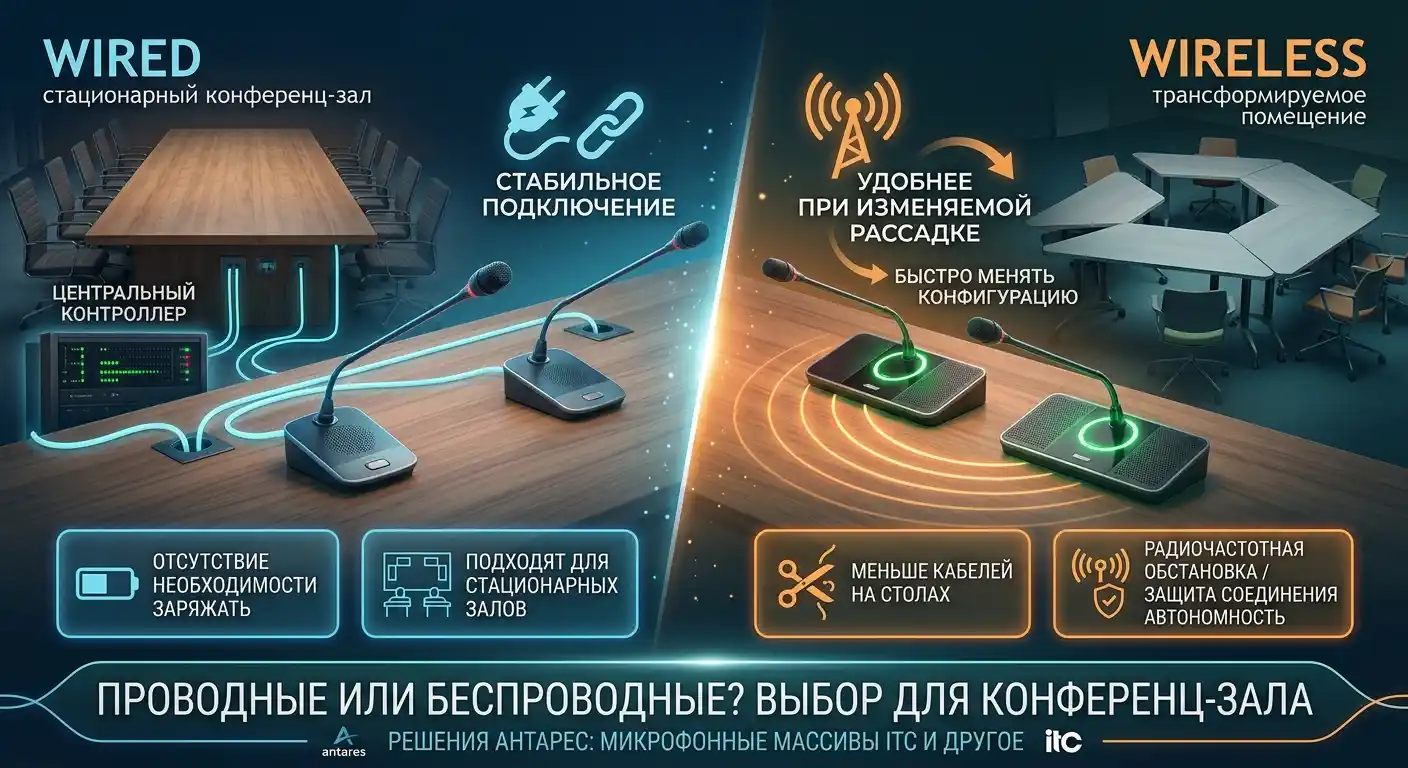

Проводные или беспроводные настольные микрофоны
Проводные микрофоны подходят для стационарных конференц-залов, где рабочие места участников заранее определены. Их основное преимущество — стабильное подключение и отсутствие необходимости заряжать аккумуляторы.
Беспроводные микрофоны удобнее при изменяемой рассадке, трансформируемых помещениях и мероприятиях, где требуется быстро менять конфигурацию рабочих мест.
Беспроводные конференц-системы также позволяют уменьшить количество кабелей на столах. Однако при проектировании необходимо учитывать автономность, радиочастотную обстановку, защиту соединения и совместимость с центральным контроллером.
У «Антареса» представлены оба варианта, включая беспроводные микрофонные массивы ITC для председателя и делегатов.

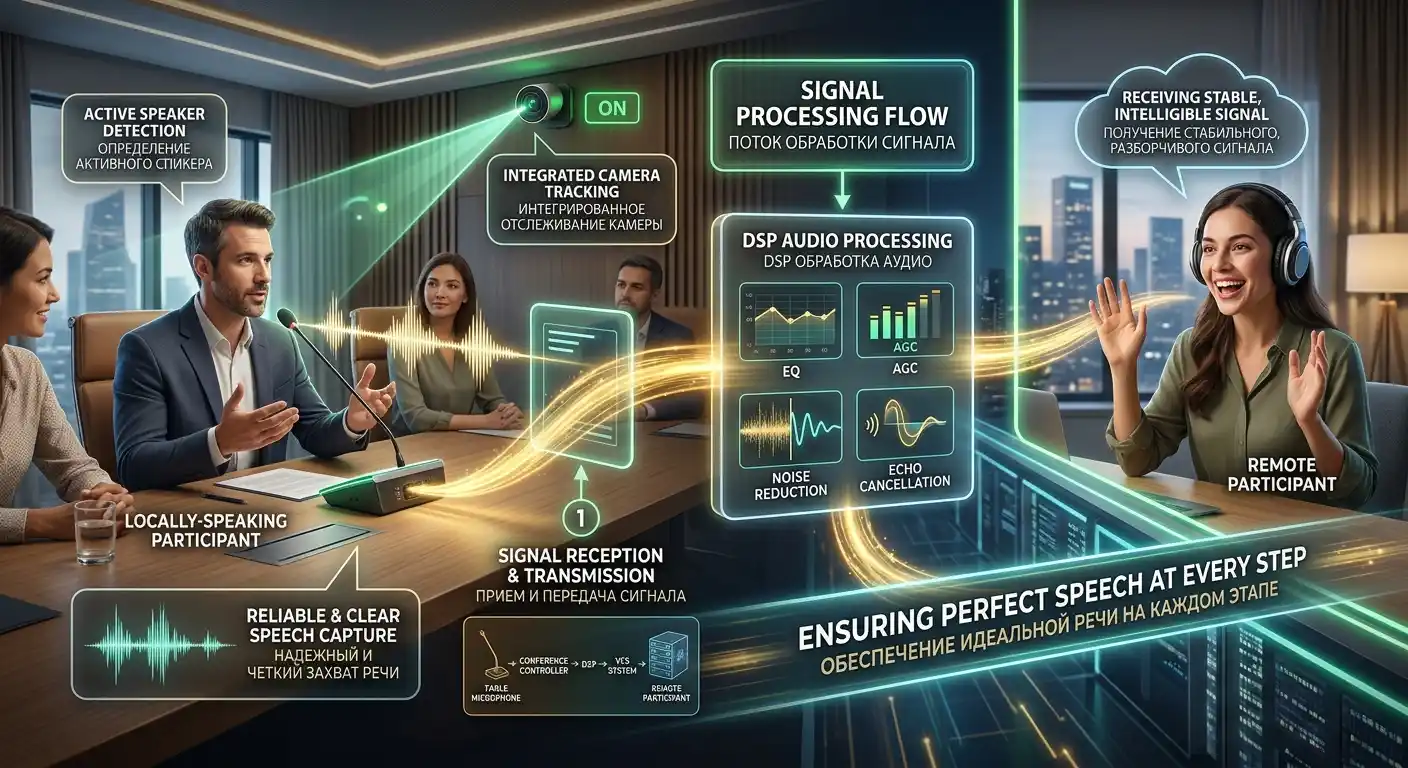

Настольные микрофоны и видеоконференцсвязь
В системе ВКС настольный микрофон отвечает за передачу речи участников удаленной стороне. Поэтому недостаточно просто добиться хорошего звучания в помещении — необходимо обеспечить стабильный и разборчивый сигнал на всем пути до удаленного участника.
Типовая схема может включать:
настольные микрофоны → конференц-контроллер → DSP → система ВКС → удаленные участники.
DSP может выполнять обработку аудиосигнала, включая эквализацию, автоматическое управление уровнями, шумоподавление и эхоподавление.
В более сложных конференц-залах микрофонная система также интегрируется с камерами. При включении определенного рабочего места система может автоматически определить активного выступающего и передать соответствующую команду камере.

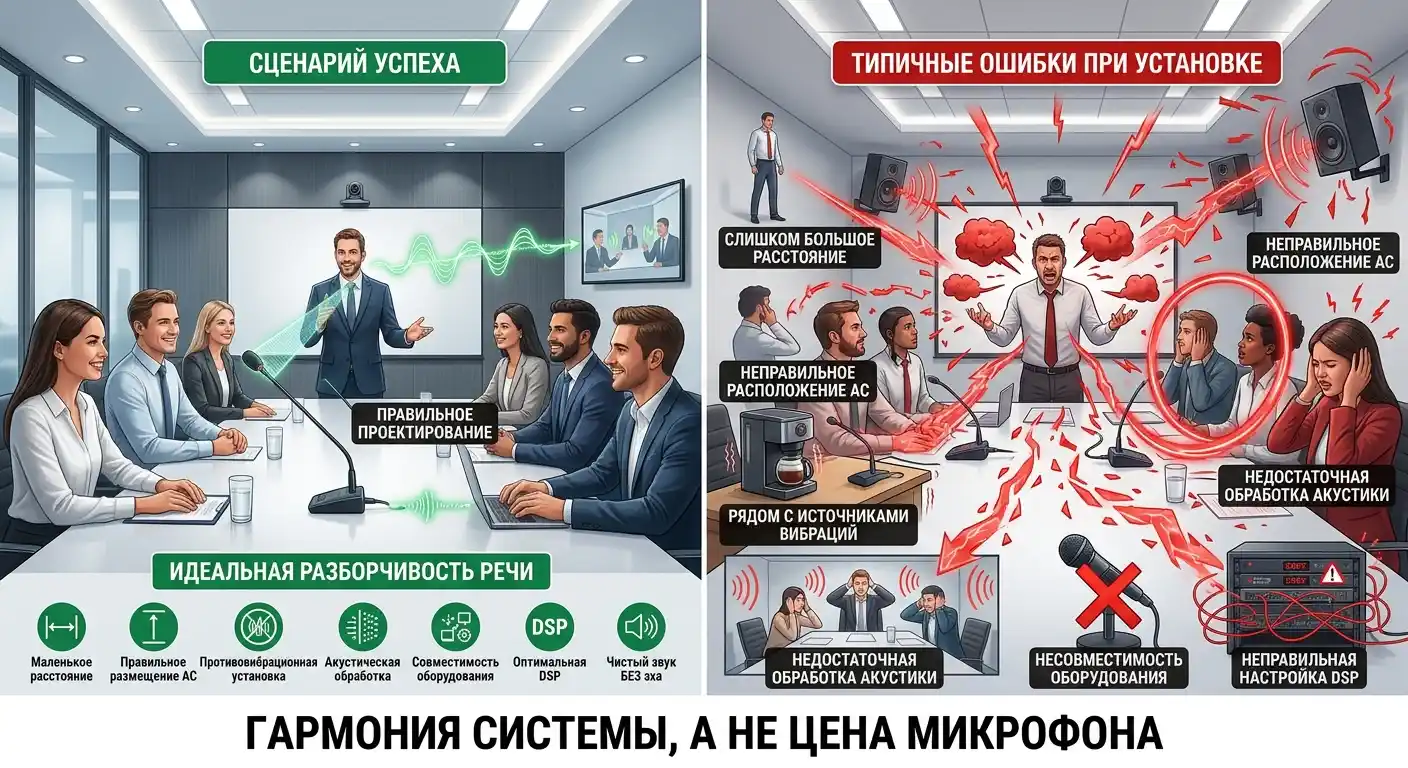

Типичные ошибки при установке
Даже качественное оборудование не обеспечит хорошую разборчивость речи при неправильном проектировании.
Наиболее распространенные ошибки:
- слишком большое расстояние от микрофона до говорящего;
- неправильное расположение акустических систем;
- установка микрофона рядом с источниками вибраций;
- недостаточная обработка акустики помещения;
- несовместимость микрофона и контроллера;
- неправильная настройка DSP;
- отсутствие корректно настроенного эхоподавления.
Поэтому микрофонную систему лучше проектировать одновременно с акустикой, ВКС и расположением камер. Сам по себе дорогой микрофон не компенсирует ошибки всей системы.
Монтаж и настройка настольных микрофонов
Для небольшого помещения может быть достаточно правильно подобрать несколько готовых устройств. В конференц-зале на десятки участников требуется уже полноценный расчет системы.
«Антарес» выполняет проектирование и монтаж микрофонных систем для конференц-залов, переговорных комнат и других объектов. При подборе учитываются акустика помещения, количество рабочих мест, требования к конференц-связи и возможность интеграции с существующим оборудованием.
В результате настольные микрофоны становятся частью единого аудиовизуального комплекса, а не отдельными устройствами на столах.
Заключение
Настольный микрофон — один из ключевых элементов профессиональной конференц-системы. От его конструкции и размещения зависит качество передачи речи, однако итоговый результат определяется всей аудиосистемой.
Для переговорной комнаты может потребоваться несколько компактных микрофонов, а для крупного зала заседаний — полноценная конференц-система с устройствами председателя и делегатов, контроллером, DSP и интеграцией с ВКС.
Поэтому оборудование целесообразно выбирать не отдельно, а в составе единого проекта. Это позволяет обеспечить качественную передачу речи, удобство управления и стабильную работу конференц-зала.
Часто задаваемые вопросы
Какой настольный микрофон лучше для конференц-зала?
Для стационарного рабочего места обычно выбирают специализированный конференц-микрофон, часто в форм-факторе «гусиная шея». Конкретная модель зависит от конференц-системы, акустики и количества участников.
Чем отличается микрофон председателя от микрофона делегата?
Микрофон председателя может иметь дополнительные функции управления, например приоритет над микрофонами делегатов. Набор функций зависит от конкретной конференц-системы.
Можно ли подключить настольный микрофон к ВКС?
Да, но чаще через конференц-контроллер, DSP или другое совместимое оборудование. Схема подключения определяется архитектурой конкретной системы.
Что лучше — проводной или беспроводной микрофон?
Для постоянного конференц-зала чаще выбирают проводные решения. Беспроводные модели удобнее, когда требуется мобильность или регулярно изменяется конфигурация помещения.
Нужен ли DSP для конференц-микрофонов?
Не всегда, но в профессиональных системах DSP позволяет значительно улучшить обработку речи и интеграцию с акустикой и ВКС. Необходимость его использования определяется проектом.
