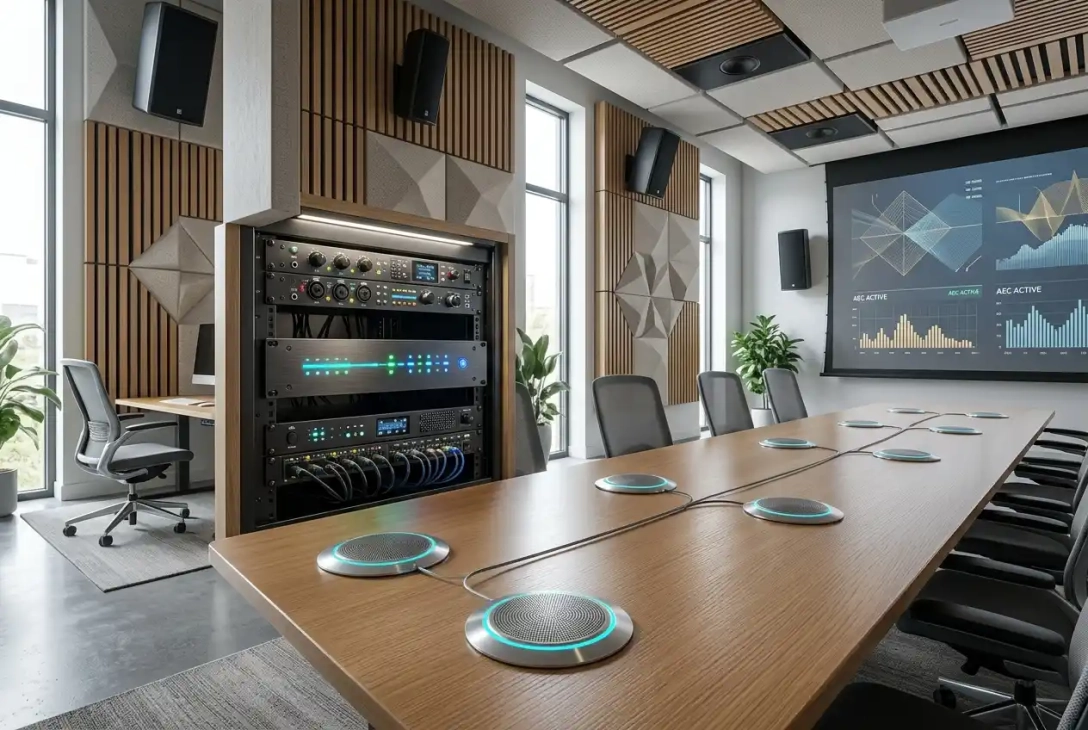

Эхоподавление — это технология цифровой обработки звука, которая уменьшает или устраняет эхо при двусторонней передаче речи. Она особенно важна для IP-телефонии, систем видеоконференцсвязи (ВКС), переговорных комнат и конференц-залов, где звук одновременно воспроизводится через громкоговорители и принимается микрофонами.
Представим обычную видеоконференцию. Удалённый участник говорит, его голос звучит через акустическую систему в переговорной, а микрофон снова улавливает этот звук и передаёт его обратно. В результате собеседник может услышать собственные слова с задержкой.
Для решения этой проблемы применяется AEC (Acoustic Echo Cancellation) — акустическое эхоподавление. Алгоритм анализирует воспроизводимый сигнал, оценивает, как звук проходит от громкоговорителя к микрофону, и подавляет соответствующую составляющую во входящем аудиоканале.
При этом AEC не заменяет грамотное размещение оборудования и акустическую подготовку помещения. Наилучший результат достигается, когда эхоподавление работает совместно с правильно подобранными микрофонами, акустическими системами и цифровым аудиопроцессором.

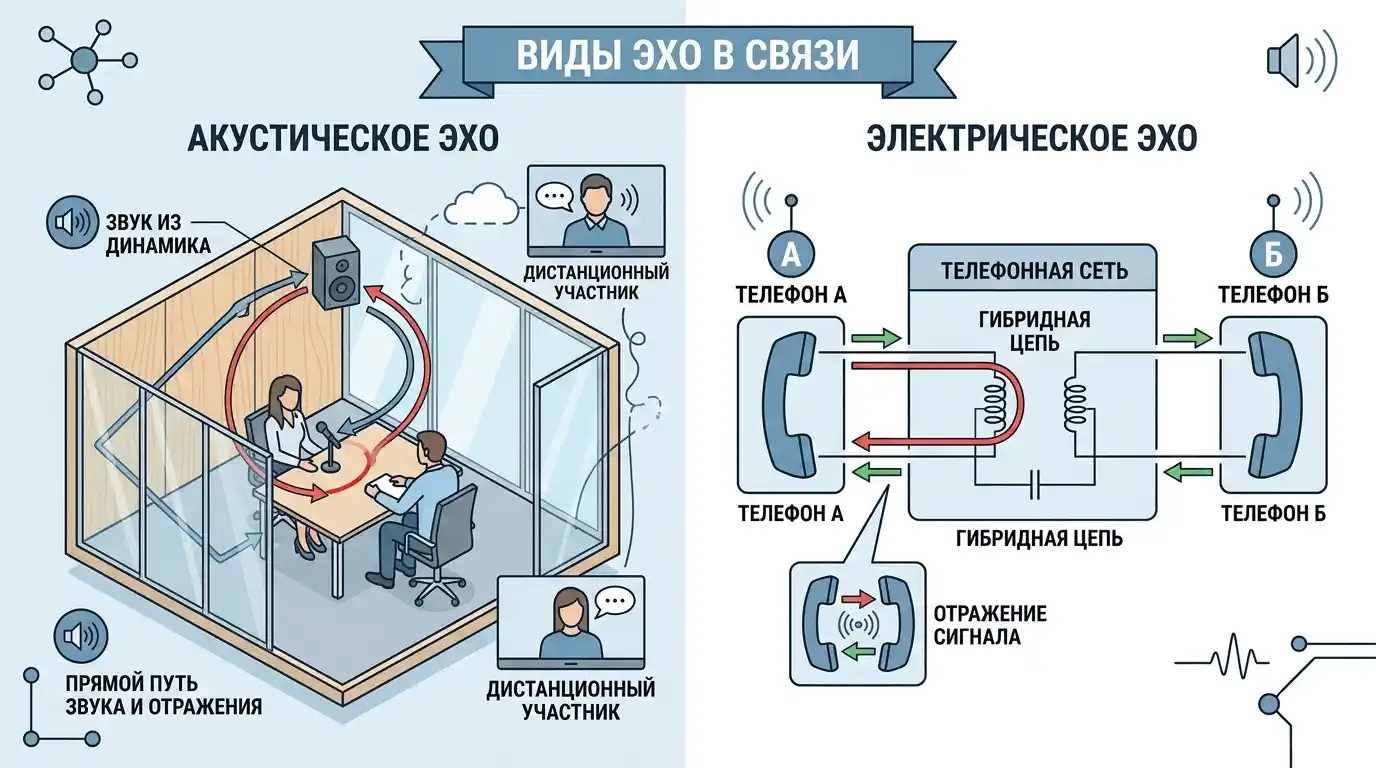

Почему возникает эхо
Эхо в системах связи может возникать по разным причинам. Для современных переговорных комнат и ВКС наиболее характерно акустическое эхо, однако в телефонной инфраструктуре встречаются и другие его разновидности.
Акустическое эхо
Акустическое эхо возникает, когда звук из громкоговорителя повторно попадает в микрофон. Микрофон передаёт его собеседнику вместе с голосом человека, находящегося в помещении.
Основные причины:
● громкоговорители расположены слишком близко к микрофонам;
● уровень воспроизведения слишком высокий;
● микрофоны имеют избыточное усиление;
● звук многократно отражается от стен, потолка, стола и других поверхностей;
● несколько открытых микрофонов одновременно захватывают один и тот же источник звука;
● система ВКС или аудиопроцессор неправильно настроены.
При этом отражения от стен и мебели увеличивают длительность акустического пути. Микрофон может принимать не только прямой звук от громкоговорителя, но и его многочисленные отражения.
Именно поэтому в больших конференц-залах с высокой реверберацией задача эхоподавления может оказаться сложнее, чем в небольшой переговорной.
Электрическое и гибридное эхо
В телефонных системах эхо может возникать из-за особенностей прохождения сигнала через аналоговые линии и гибридные цепи, преобразующие двухпроводное соединение в четырёхпроводное и обратно.
Если часть передаваемого сигнала возвращается в канал приёма, говорящий слышит собственный голос с задержкой.
Такие проблемы отличаются от акустического эха по механизму возникновения и требуют соответствующих методов компенсации. В современных IP-системах ВКС основное внимание обычно уделяется именно акустическому эхоподавлению.

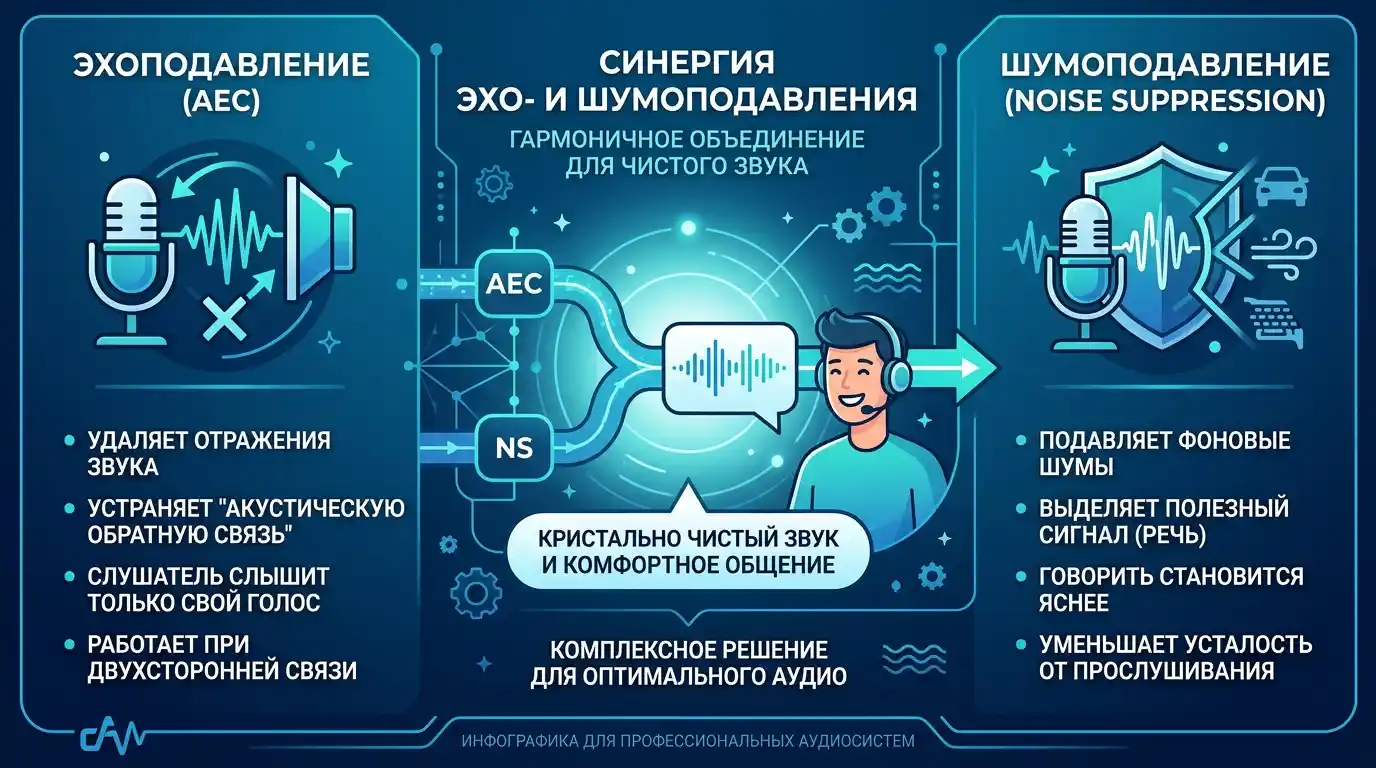

Чем эхоподавление отличается от шумоподавления
Эти технологии часто используются совместно, но решают разные задачи.
Эхоподавление (AEC) предназначено для уменьшения звука, который возвращается в микрофон из канала воспроизведения. Алгоритм использует информацию о воспроизводимом сигнале, чтобы оценить его компонент во входящем звуке и подавить его.
Шумоподавление (Noise Suppression) уменьшает нежелательные фоновые звуки: шум вентиляции, работу кондиционера, гул оборудования, щелчки клавиатуры и другие помехи.
Подавление акустической обратной связи направлено прежде всего на предотвращение самовозбуждения системы, когда звук из громкоговорителя снова усиливается микрофоном и возникает характерный свист или гул.
Таким образом, наличие одной функции не означает, что остальные проблемы будут устранены автоматически. Например, AEC может эффективно подавлять голос удалённого участника, возвращающийся через микрофон, но не устранит шум вентиляции или длительное послезвучие помещения само по себе.
В профессиональных аудиосистемах эти механизмы дополняют друг друга и настраиваются с учётом акустики помещения и сценариев использования.

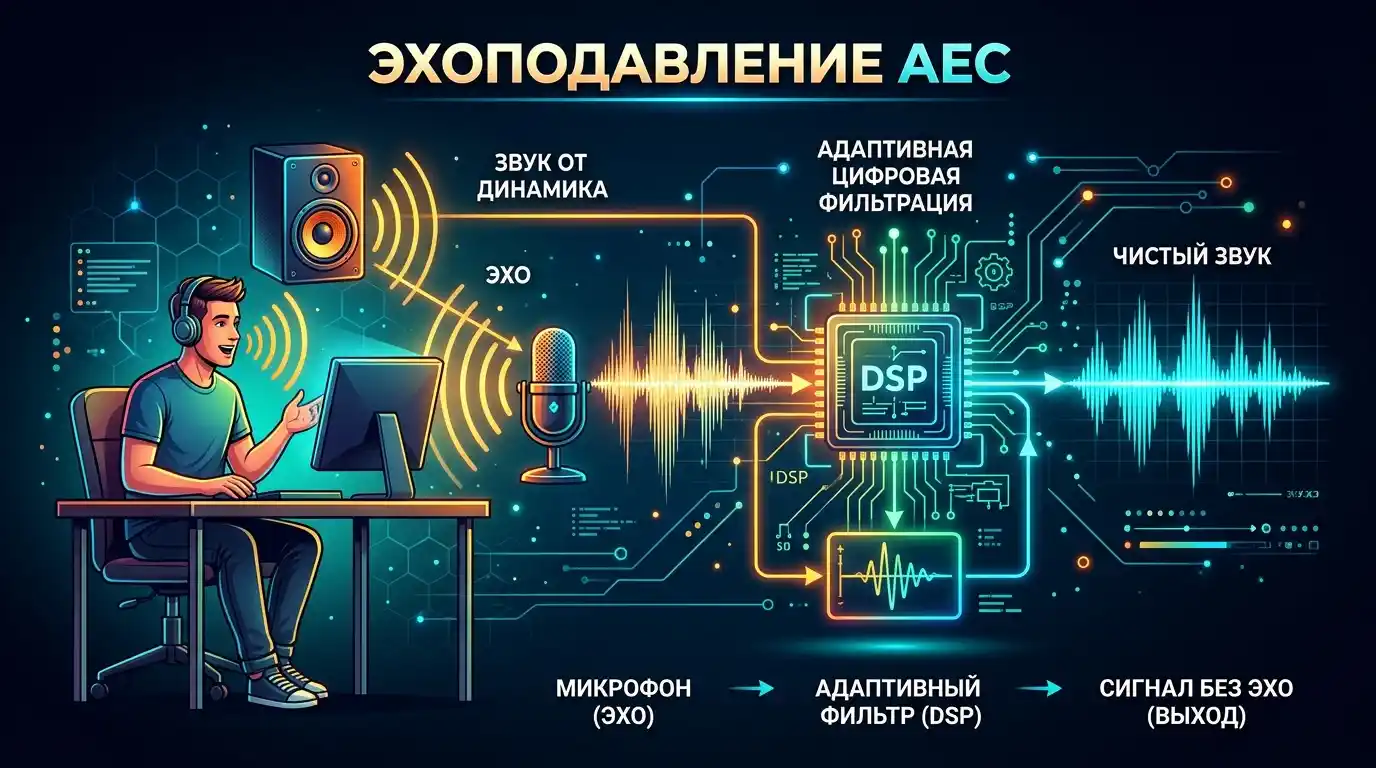

Как работает эхоподавление AEC
В основе акустического эхоподавления лежит адаптивная цифровая фильтрация. Алгоритм получает информацию о сигнале, который направляется на громкоговоритель, и использует её для оценки того, какой звук должен попасть обратно в микрофон.
Упрощённо процесс состоит из нескольких этапов.
1. Анализ воспроизводимого сигнала
Система получает исходный сигнал, который воспроизводится через акустические системы. Он служит опорой для дальнейшего расчёта.
2. Оценка акустического пути
Цифровой фильтр моделирует прохождение звука от громкоговорителя к микрофону. При этом учитываются особенности помещения, расстояние между устройствами и отражения звука.
Поскольку условия могут меняться, коэффициенты фильтра адаптируются в процессе работы.
3. Формирование оценки эха
На основе опорного сигнала и текущей модели акустического пути алгоритм формирует оценку эха, которое предположительно присутствует во входном сигнале микрофона.
4. Подавление эха
Оценённая составляющая вычитается из сигнала микрофона. Если модель достаточно точно описывает акустический путь, уровень возвращённого звука значительно уменьшается, а речь человека в помещении сохраняется.
5. Дополнительная обработка
После адаптивной фильтрации могут применяться дополнительные алгоритмы, уменьшающие остаточное эхо и нежелательные артефакты.
Важно, что AEC не просто распознаёт повторяющиеся слова. Алгоритм оценивает акустический отклик системы, используя цифровой сигнал воспроизведения. Поэтому качество результата зависит от корректной настройки и доступности опорного сигнала.

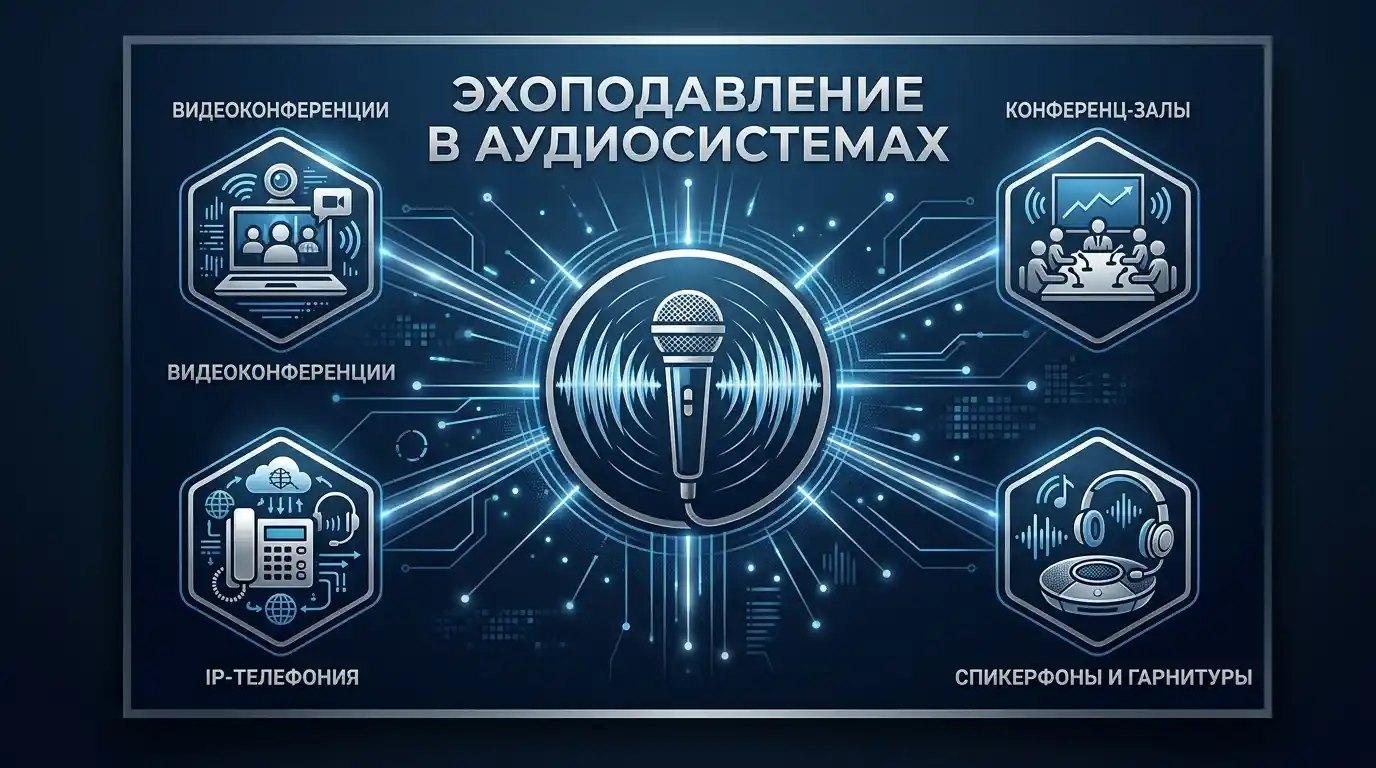

Где применяется эхоподавление
Эхоподавление востребовано в любых системах, где голос передаётся в обоих направлениях, а воспроизводимый звук может повторно попадать в микрофон.
Основные области применения:
● Видеоконференцсвязь. Удалённые участники слышат речь из переговорной без выраженного эха.
● Конференц-залы. Несколько микрофонов и акустических систем работают в составе общей аудиоинфраструктуры.
● IP-телефония. Эхоподавление повышает комфорт разговоров через громкую связь.
● Спикерфоны. Встроенные микрофоны и громкоговорители позволяют общаться без телефонной трубки.
● Диспетчерские и ситуационные центры. Стабильная передача речи необходима при постоянной голосовой коммуникации.
● Системы громкой связи и переговорные устройства. Алгоритмы уменьшают возврат воспроизводимого сигнала в канал передачи.
Для профессиональных аудиовизуальных комплексов эхоподавление обычно рассматривается как часть общей обработки звука. Оно может быть реализовано в программном клиенте ВКС, специализированном аудиопроцессоре, спикерфоне или другом оконечном устройстве.
Выбор места обработки зависит от архитектуры системы, количества микрофонов и громкоговорителей, требований к качеству звука и совместимости оборудования.

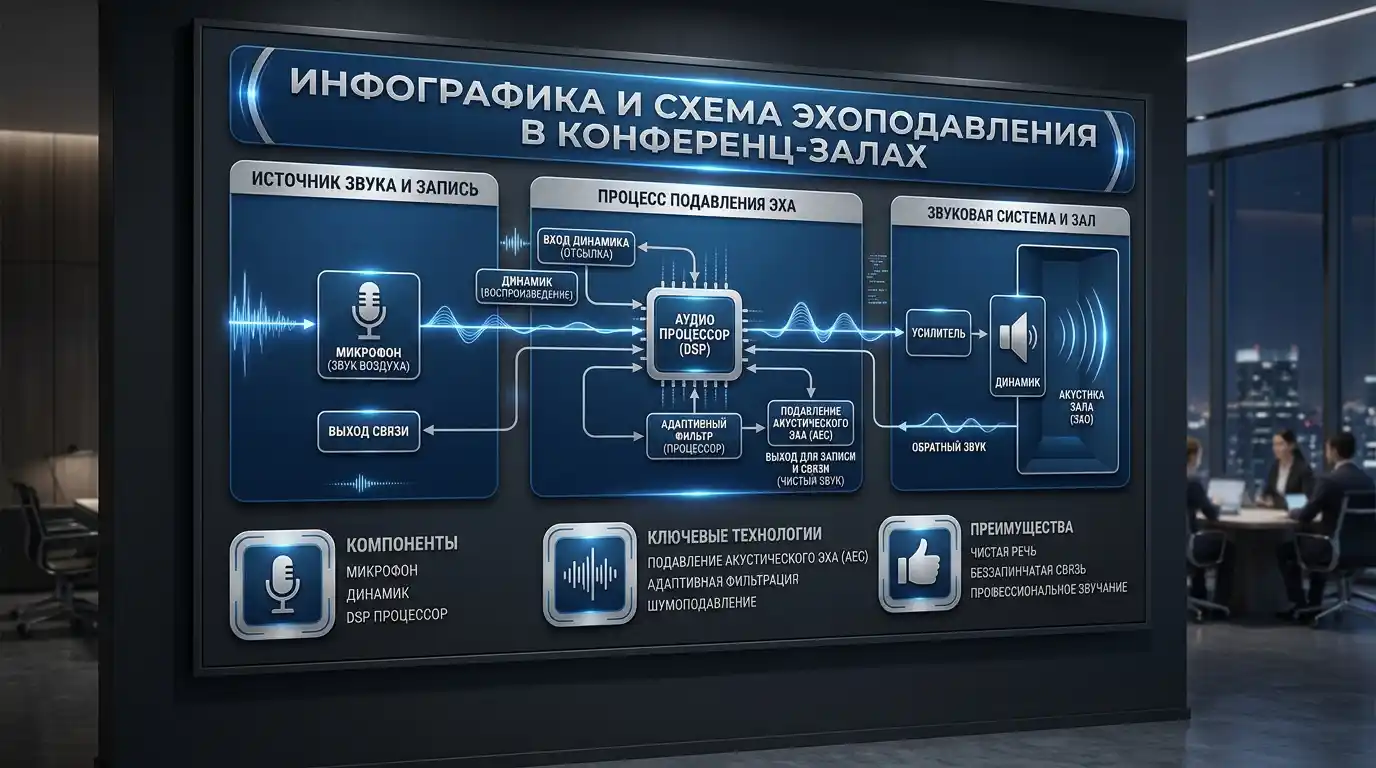

Эхоподавление в переговорных комнатах и конференц-залах
В переговорных комнатах и конференц-залах эхоподавление особенно важно, поскольку звук передаётся одновременно между несколькими участниками, а акустические системы могут работать на достаточно высокой громкости. Если микрофон улавливает звук из динамиков и передаёт его обратно удалённым участникам, возникает эхо, которое мешает разбирать речь и снижает качество общения.
Сложность настройки зависит от размера помещения, количества микрофонов, расположения акустических систем и особенностей отделки. В небольшой переговорной комнате может быть достаточно правильно подобранного спикерфона с функцией AEC. В большом конференц-зале, актовом зале или ситуационном центре требуется более комплексный подход: необходимо согласовать работу микрофонов, усилителей, акустических систем, DSP-процессоров и оборудования видеоконференц-связи.
При проектировании системы важно учитывать не только характеристики отдельных устройств, но и всю цепочку передачи звука. Например, если сигнал проходит через несколько аудиопроцессоров или получает дополнительную задержку при обработке, это может осложнить работу эхоподавления. Поэтому оборудование необходимо настраивать как единую систему, а не как набор независимых компонентов.

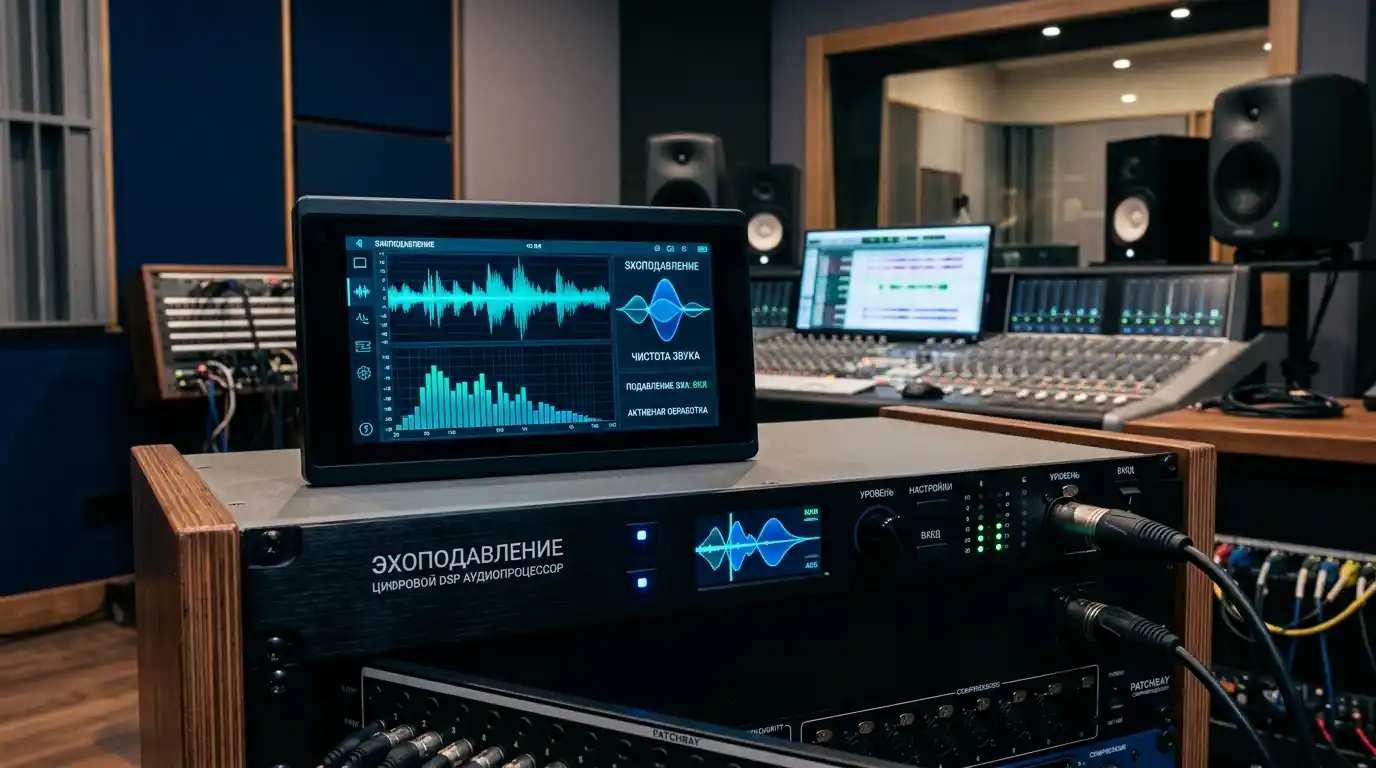

Роль DSP-аудиопроцессоров в эхоподавлении
DSP-аудиопроцессор — это устройство цифровой обработки звука, которое позволяет управлять аудиосигналами, поступающими от микрофонов, акустических систем и других источников. В профессиональных системах конференц-связи DSP может отвечать за эхоподавление, шумоподавление, автоматическую регулировку усиления, маршрутизацию сигналов и другие функции.
В зависимости от конфигурации системы эхоподавление может выполняться непосредственно в микрофоне, спикерфоне, терминале ВКС или отдельном аудиопроцессоре. Главное условие — корректно определить, какой сигнал поступает на обработку и откуда система должна получать опорный звук для компенсации эха.
DSP особенно полезен в помещениях с несколькими микрофонами и зонами озвучивания. Он позволяет организовать обработку аудиосигналов, настроить уровни громкости и согласовать работу оборудования с программной платформой видеоконференц-связи. При этом наличие DSP само по себе не гарантирует отсутствия эха: результат зависит от возможностей конкретного устройства, схемы подключения и качества настройки.
При интеграции оборудования необходимо проверить, не обрабатывается ли один и тот же сигнал несколькими системами эхоподавления одновременно. Некорректная последовательность обработки может ухудшать разборчивость речи и вызывать другие звуковые артефакты. Поэтому конфигурацию выбирают с учётом архитектуры всей аудиосистемы.

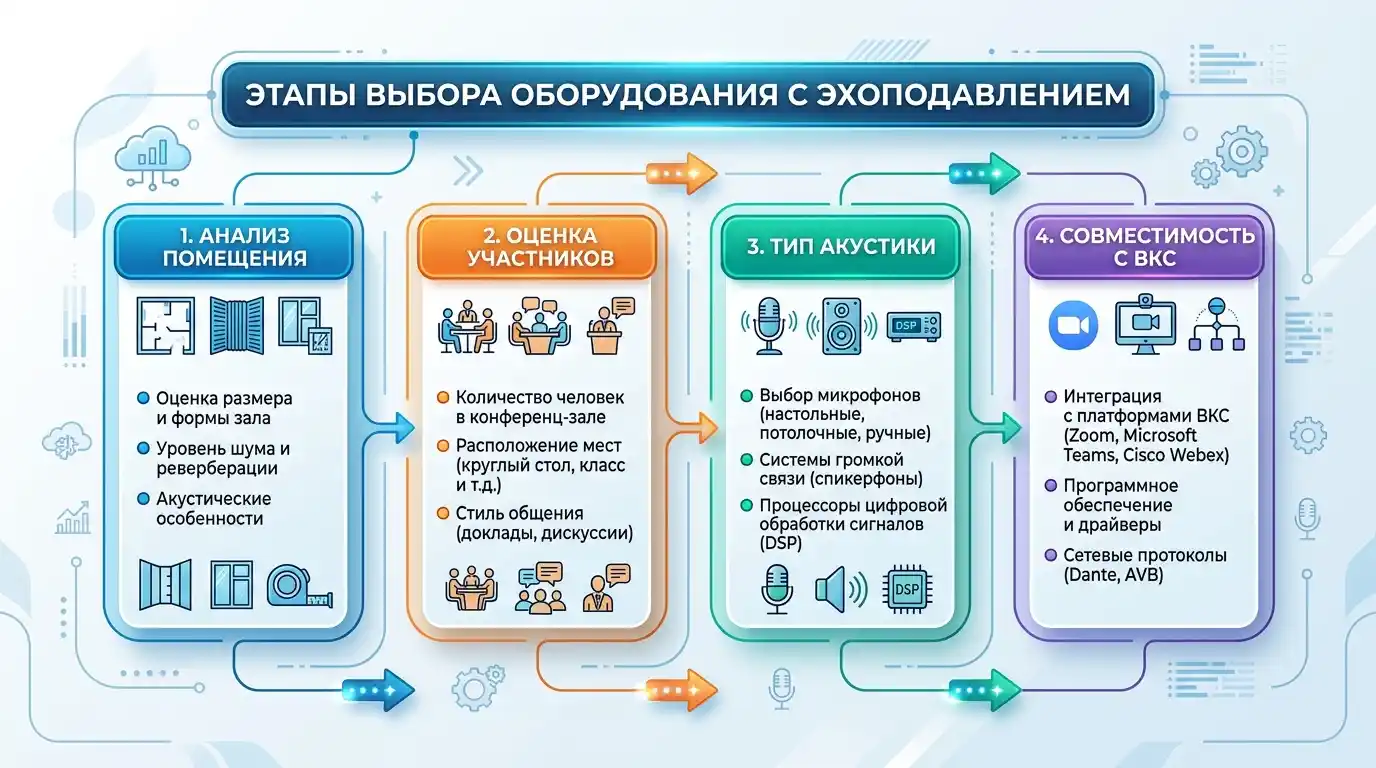

Как выбрать оборудование с эхоподавлением
Подбор оборудования начинается с анализа помещения и сценариев использования. Универсального решения для всех объектов нет: требования к небольшой переговорной комнате отличаются от требований к залу заседаний, учебной аудитории или диспетчерскому центру.
При выборе системы стоит учитывать несколько факторов:
1. Размер помещения и акустические условия. Чем больше помещение и чем выше время реверберации, тем сложнее обеспечить качественную передачу речи. Важно учитывать отражения звука от стен, потолка, стеклянных перегородок и других поверхностей.
2. Количество участников и микрофонов. Для индивидуальных рабочих мест может подойти настольный микрофон или спикерфон, тогда как для большого стола заседаний потребуется система с несколькими микрофонами и централизованной обработкой аудио.
3. Тип акустической системы. Необходимо учитывать расположение громкоговорителей относительно микрофонов, их направленность и рабочую громкость. Неудачное размещение повышает вероятность попадания звука из динамиков обратно в микрофоны.
4. Совместимость с ВКС и телефонией. Оборудование должно корректно взаимодействовать с используемой платформой видеоконференц-связи, кодеками, интерфейсами и другими элементами системы.
5. Возможности настройки и масштабирования. Для сложных объектов важны гибкая маршрутизация аудиосигналов, возможность изменения конфигурации и удобство технического обслуживания.
Для небольшой переговорной комнаты часто достаточно качественного спикерфона или терминала ВКС со встроенным эхоподавлением. В помещениях среднего размера могут применяться потолочные или настольные микрофоны совместно с профессиональными акустическими системами и DSP-обработкой. В крупных конференц-залах, актовых залах и ситуационных центрах решение обычно проектируется индивидуально с учётом количества участников, зон озвучивания и требований к интеграции.
При этом не стоит выбирать оборудование исключительно по наличию функции AEC в технических характеристиках. Важно выяснить, для каких условий предназначена система, сколько независимых каналов обработки она поддерживает и как работает при одновременной речи нескольких участников.

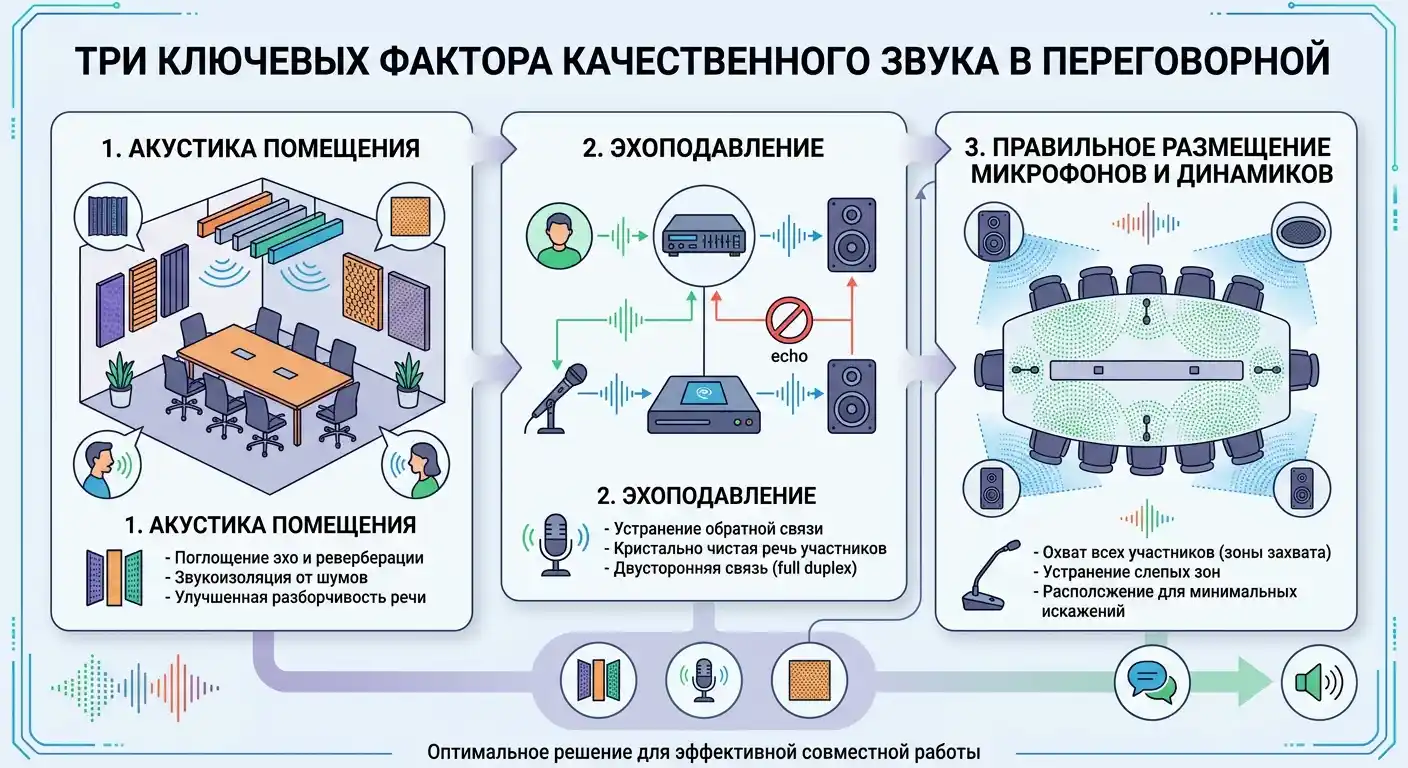

Эхоподавление и акустика помещения
Даже современная система эхоподавления не может полностью компенсировать все недостатки помещения. Если звук многократно отражается от твёрдых поверхностей, речь становится менее разборчивой, а алгоритму сложнее определить, какая часть сигнала является эхом, а какая — голосом собеседника.
Поэтому при проектировании переговорных и конференц-залов необходимо учитывать акустические характеристики помещения. В зависимости от задачи могут применяться звукопоглощающие потолочные панели, стеновые материалы, ковровые покрытия и другие решения, уменьшающие нежелательные отражения. Их выбор зависит от назначения помещения и требований к его акустике.
Не менее важно правильно разместить микрофоны и громкоговорители. Микрофон не следует устанавливать непосредственно рядом с динамиком, если конструкция оборудования и используемые алгоритмы не рассчитаны на такую конфигурацию. Акустические системы нужно направлять в сторону слушателей, а чувствительность микрофонов и громкость воспроизведения — настраивать с учётом размеров помещения.
Таким образом, эхоподавление, акустическая подготовка и грамотное размещение оборудования дополняют друг друга. Комплексный подход позволяет добиться более естественного звучания, снизить утомляемость участников и повысить разборчивость речи во время длительных совещаний.

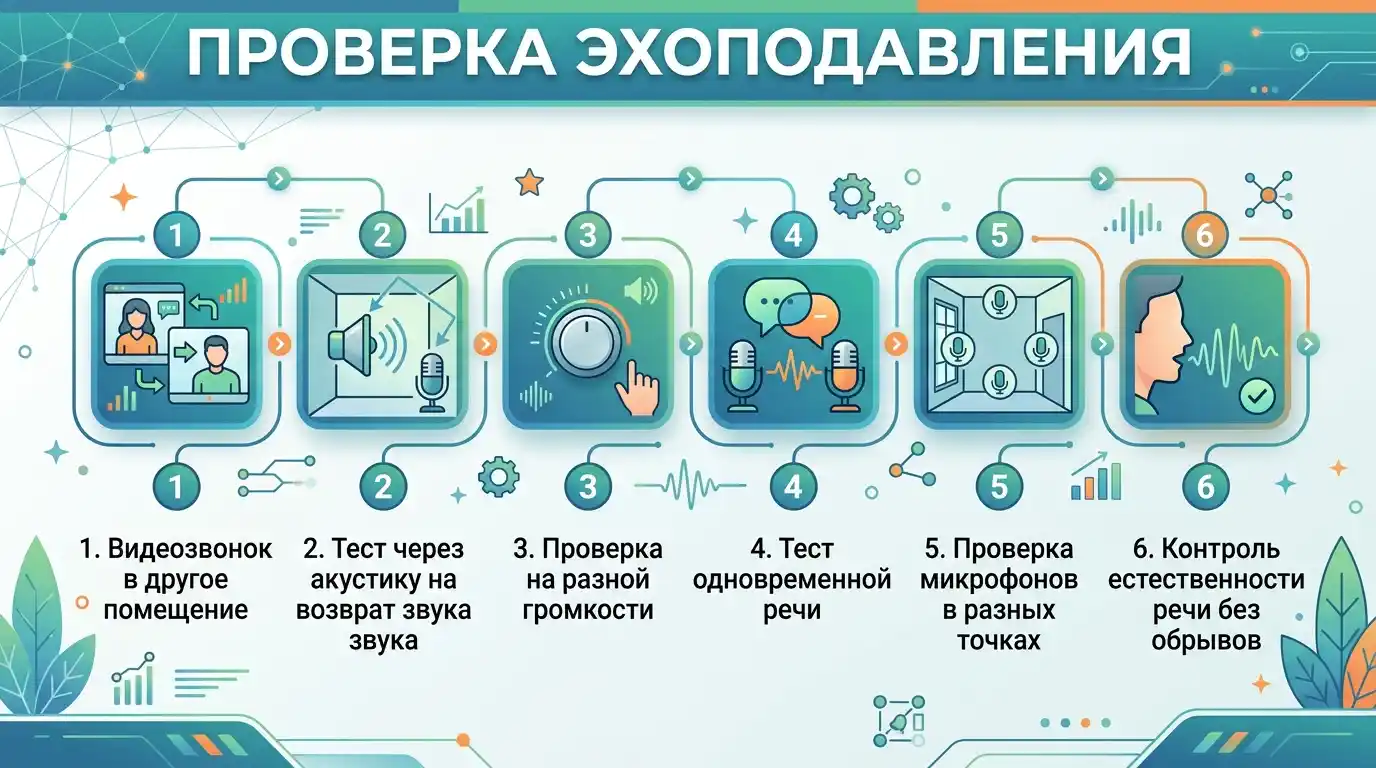

Как проверить работу эхоподавления
Проверять эхоподавление необходимо в реальных условиях эксплуатации, а не только по техническим характеристикам оборудования. Даже система с качественным алгоритмом AEC может работать неудовлетворительно, если неправильно подключены аудиосигналы, установлена слишком высокая чувствительность микрофонов или допущены ошибки в настройке.
При тестировании рекомендуется выполнить несколько действий:
1. Организовать пробный видеозвонок с участником, находящимся в другом помещении.
2. Включить воспроизведение речи через акустическую систему и проверить, не возвращается ли она удалённому собеседнику с заметным эхом.
3. Проверить качество передачи речи при обычной громкости и при её увеличении до рабочего уровня.
4. Провести тест во время одновременной речи участников с обеих сторон соединения.
5. Проверить работу микрофонов в разных точках помещения, особенно если используется несколько каналов захвата звука.
6. Убедиться, что обработка не делает речь неестественной, не обрывает окончания фраз и не создаёт заметных искажений.
Если эхо сохраняется, необходимо последовательно проверить маршрутизацию аудиосигналов, настройки AEC, уровни усиления, задержки обработки и расположение оборудования. Также стоит убедиться, что эхоподавление не включено одновременно в нескольких устройствах без необходимости.
Для крупных объектов желательно проводить комплексное тестирование всей системы: от микрофонов и DSP-процессоров до терминалов ВКС и акустических систем. Это позволяет выявить проблемы до начала регулярной эксплуатации и избежать ситуаций, когда оборудование работает корректно по отдельности, но неудовлетворительно в составе единой системы.
Заключение
Эхоподавление — важная составляющая качественной конференц-связи. Оно помогает устранить акустическое эхо, возникающее при передаче звука от громкоговорителей обратно в микрофоны, и обеспечивает более комфортное общение между участниками совещаний.
Однако результат зависит не только от алгоритмов обработки. Для стабильной работы системы необходимо правильно подобрать оборудование, согласовать его компоненты, учесть акустику помещения и провести профессиональную настройку. Особенно это важно для крупных конференц-залов, актовых залов и ситуационных центров, где используется большое количество микрофонов и акустических систем.
При проектировании системы ВКС эхоподавление следует рассматривать как часть общего решения по обработке и передаче звука. Такой подход позволяет повысить разборчивость речи, снизить количество технических проблем и обеспечить стабильную работу оборудования в повседневной эксплуатации.
FAQ: часто задаваемые вопросы об эхоподавлении
Что такое эхоподавление простыми словами?
Эхоподавление — это технология обработки звука, которая предотвращает возвращение голоса собеседника в виде эха. Она особенно важна при использовании громкоговорителей и микрофонов во время телефонных разговоров и видеоконференций.
Чем эхоподавление отличается от шумоподавления?
Эхоподавление устраняет повторное попадание воспроизводимого звука в микрофон. Шумоподавление уменьшает посторонние звуки: шум вентиляции, гул оборудования, щелчки клавиатуры и другие фоновые помехи. Эти технологии решают разные задачи и могут использоваться одновременно.
Почему в видеоконференции слышно собственный голос?
Обычно это происходит, когда звук из динамиков одного участника попадает в его микрофон и возвращается другому участнику соединения. Причиной также могут быть неправильная маршрутизация аудиосигналов, задержки обработки или некорректные настройки оборудования.
Можно ли устранить эхо без замены оборудования?
Во многих случаях достаточно проверить подключение, снизить избыточное усиление микрофонов, изменить расположение акустических систем или скорректировать настройки эхоподавления. Если оборудование не поддерживает подходящий алгоритм обработки или не справляется с условиями помещения, может потребоваться модернизация системы.
Что такое AEC?
AEC (Acoustic Echo Cancellation) — технология акустического эхоподавления. Она использует сигнал, поступающий на громкоговоритель, чтобы оценить его возможное попадание в микрофон и компенсировать соответствующую составляющую в записываемом звуке.
Для чего нужен DSP в системе конференц-связи?
DSP-процессор выполняет цифровую обработку аудиосигналов. В зависимости от модели он может обеспечивать эхоподавление, шумоподавление, регулировку усиления, маршрутизацию и другие функции, необходимые для качественной передачи речи.
Нужно ли эхоподавление в небольшой переговорной комнате?
Да, если в помещении используется громкоговоритель или спикерфон и звук может возвращаться в микрофон. Для небольшой комнаты может быть достаточно встроенного AEC в спикерфоне или терминале ВКС. Выбор зависит от конфигурации оборудования и условий эксплуатации.
Может ли эхоподавление устранить свист микрофона?
Не всегда. Свист обычно возникает из-за акустической обратной связи, когда усиленный сигнал из громкоговорителя снова попадает в микрофон и многократно усиливается. Для устранения проблемы необходимо проверить расположение микрофонов и динамиков, уровни усиления и настройки системы. Эхоподавление и подавление акустической обратной связи — разные функции.
Работает ли эхоподавление, если участники говорят одновременно?
Современные алгоритмы рассчитаны на работу в режиме полнодуплексной связи, когда участники могут говорить одновременно. Однако результат зависит от качества алгоритма, акустических условий, задержек и настроек оборудования. В сложных помещениях одновременная речь может затруднять обработку сигнала.
Заменяет ли эхоподавление акустическую подготовку помещения?
Нет. Эхоподавление компенсирует эхо в аудиосигнале, но не устраняет все отражения звука внутри помещения. Если в комнате сильная реверберация, могут потребоваться акустические материалы и корректировка расположения оборудования.
Где лучше выполнять эхоподавление: в микрофоне, терминале ВКС или DSP?
Это зависит от архитектуры системы. Эхоподавление может быть встроено в микрофонное устройство, терминал ВКС или отдельный DSP-процессор. При проектировании важно определить точку обработки сигнала и избежать ненужного дублирования AEC в нескольких устройствах.
Как обеспечить качественное эхоподавление в большом конференц-зале?
Необходимо учитывать акустику помещения, количество и расположение микрофонов, конфигурацию громкоговорителей, возможности DSP-процессоров и совместимость оборудования с платформой ВКС. После монтажа следует провести комплексное тестирование, включая проверку одновременной речи и работу системы при штатной громкости.
