ANSI-люмены: что это такое

При выборе проектора одна из первых характеристик, на которую обращают внимание, — яркость. В технических характеристиках она обычно указывается в люменах, однако одинаковое слово может скрывать совершенно разные методики измерения. Поэтому проектор с заявленными «10 000 люменами» далеко не всегда будет в два раза ярче модели с показателем 5 000 ANSI lm.

ANSI-люмены — один из наиболее понятных ориентиров для оценки светового потока проектора. В отличие от маркетинговых показателей, полученных при других методиках, этот параметр связан с измерением яркости проецируемого изображения в нескольких участках экрана.

При этом одной цифры ANSI lm недостаточно для грамотного выбора оборудования. На итоговое качество изображения влияют размер экрана, освещённость помещения, расстояние до экрана, режим работы проектора, контрастность и другие параметры.

Разберёмся, что именно означает ANSI-люмен, как его измеряют и почему этот показатель важно правильно интерпретировать.

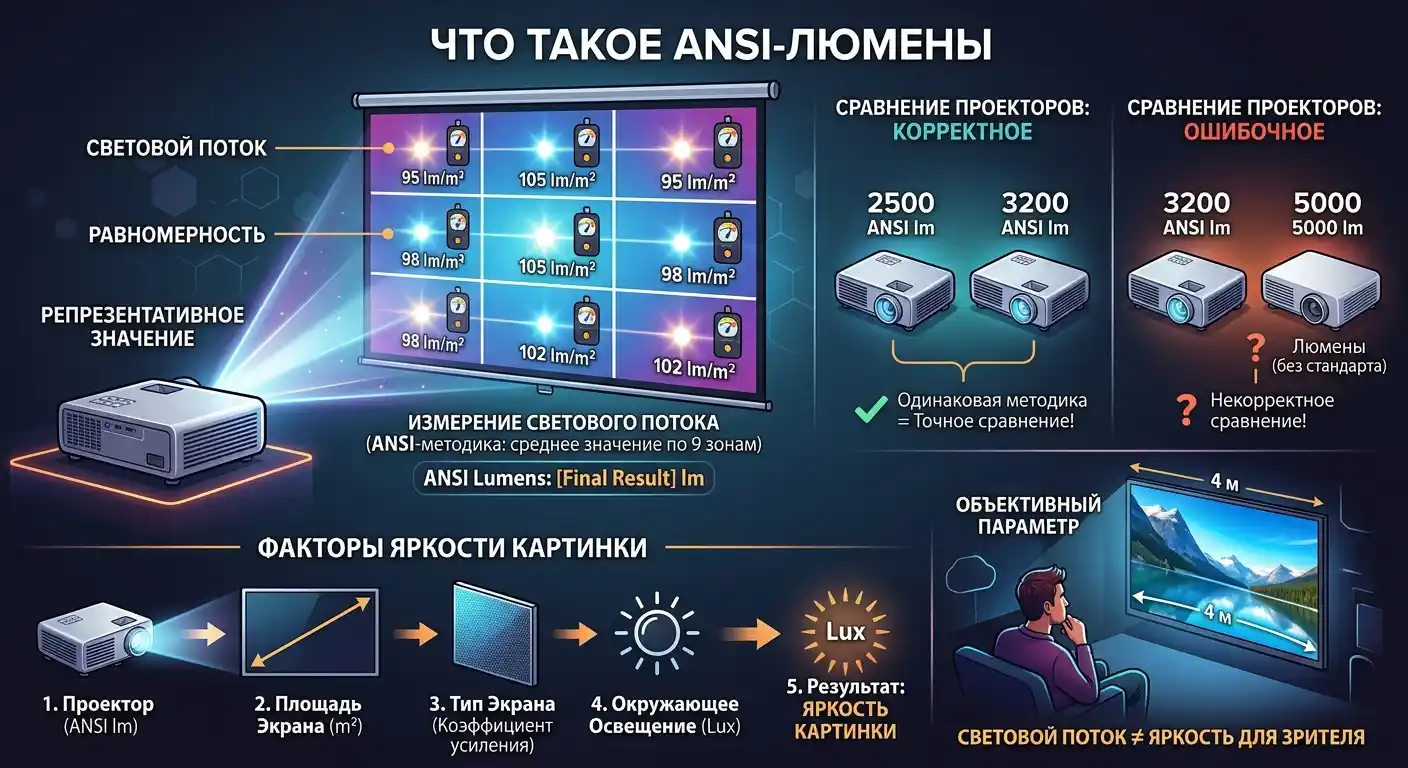

Что такое ANSI-люмены

ANSI-люмены (ANSI lumens, ANSI lm) — показатель светового потока проектора, определяемый по стандартизированной методике измерения. ANSI — сокращение от American National Standards Institute, Американского национального института стандартов.

Главная особенность методики заключается в том, что яркость оценивается не в одной наиболее светлой точке изображения, а сразу в нескольких участках проекционного поля. Это позволяет получить более репрезентативное значение и учесть неравномерность освещения экрана.

Именно поэтому ANSI-люмены удобны для сравнения проекторов. Если два устройства имеют сопоставимые характеристики и яркость указана по одной методике, их показатели можно сравнивать значительно корректнее, чем просто цифры «люменов» без уточнения способа измерения.

Важно понимать и другое: люмен — это единица светового потока, а не непосредственно «яркость картинки» в бытовом смысле. На то, насколько ярким будет изображение для зрителя, влияет не только количество света, которое формирует проектор, но и площадь экрана, его характеристики и окружающее освещение.

Как измеряют яркость проектора в ANSI-люменах

Классическая методика измерения предполагает вывод на экран белого изображения и проведение измерений в нескольких точках проекционного поля.

Экран условно разделяют на 9 равных участков, образующих сетку 3 × 3. В центральной части каждого участка измеряют освещённость с помощью измерительного прибора.

Полученные значения затем усредняют. Средняя освещённость умножается на площадь изображения, после чего получают значение светового потока, выраженное в люменах.

Упрощённо последовательность выглядит следующим образом:

1. Проектор устанавливают в заданных условиях измерения.

2. На экран выводят белое изображение.

3. Проекционное поле делят на девять равных зон.

4. В каждой зоне измеряют освещённость.

5. Полученные значения усредняют.

6. Среднее значение пересчитывают с учётом площади изображения.

7. Полученный результат выражают в люменах.

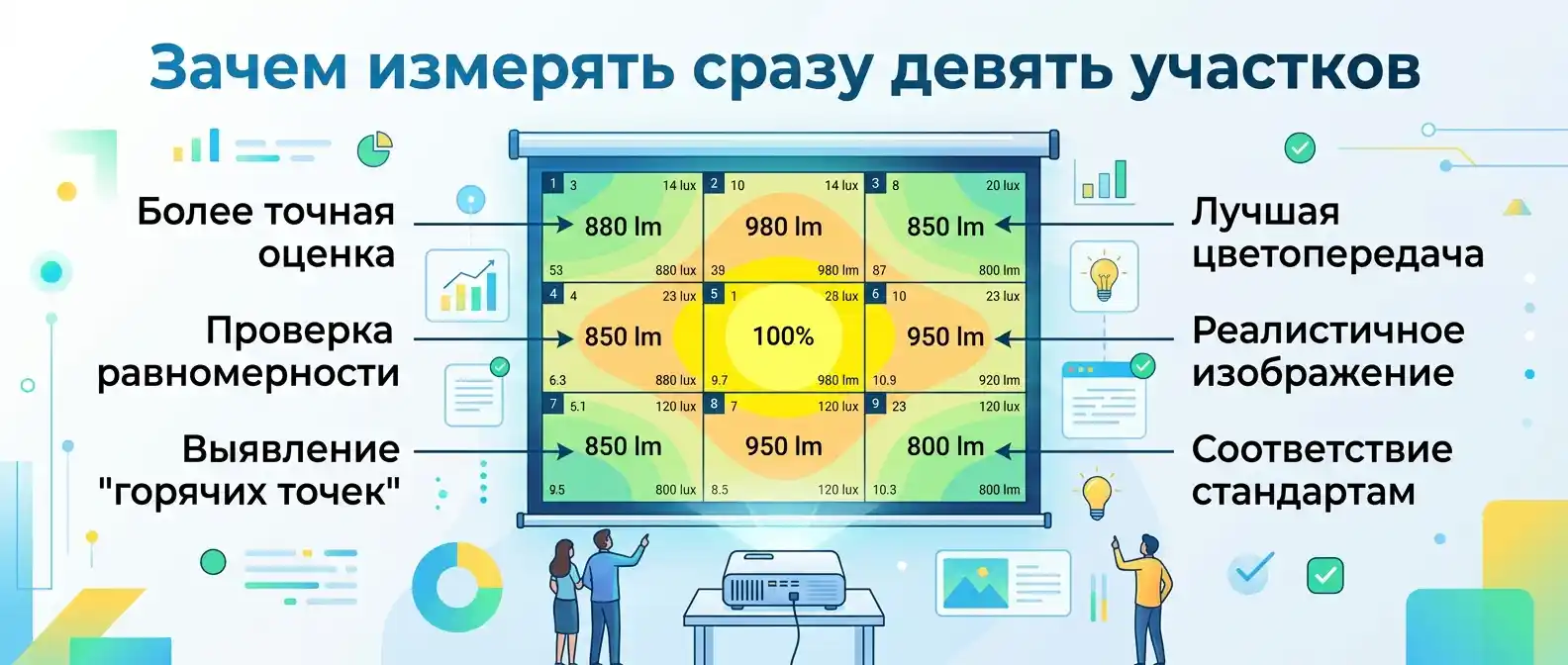

Зачем измерять сразу девять участков

Представим проектор, который способен создать очень яркое изображение в центре экрана, но заметно теряет свет по краям. Если измерить только центральную область, результат будет выглядеть впечатляюще, однако он плохо опишет реальную картину.

Измерение нескольких зон позволяет учитывать распределение света по всему изображению.

Это особенно важно для профессиональных систем отображения, где на экране могут находиться презентации, таблицы, схемы, документы или изображения с большим количеством мелких деталей. Неравномерная яркость становится заметной не только при просмотре видео, но и во время обычной работы с презентациями.

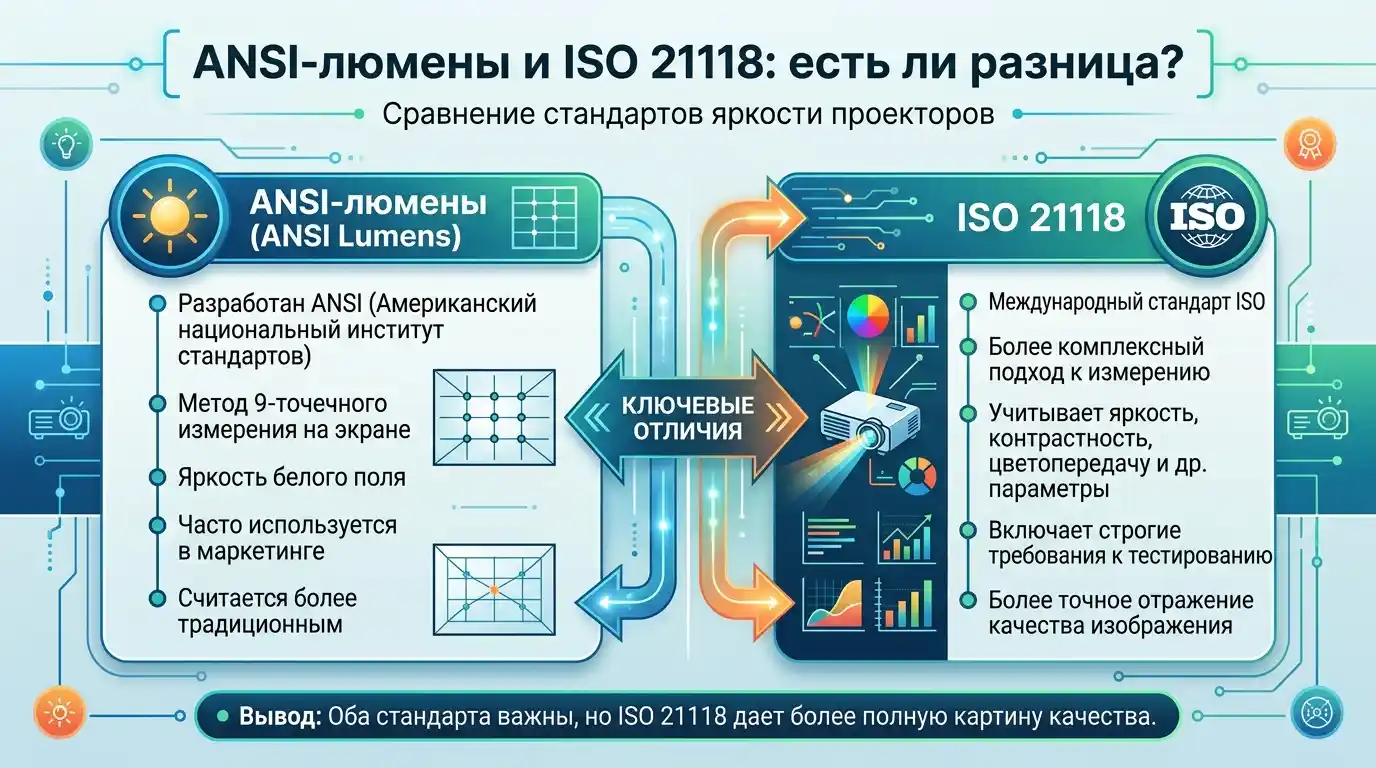

ANSI-люмены и ISO 21118: есть ли разница

Термин «ANSI-люмены» широко используется в характеристиках проекторов, обзорах и каталогах оборудования. Однако здесь есть важный нюанс.

Исторически методика ANSI применялась для стандартизированного измерения характеристик проекторов. Впоследствии в отрасли получил распространение международный стандарт ISO 21118, регламентирующий измерение и представление светового потока проекторов.

Поэтому сегодня в технической документации профессионального оборудования можно встретить формулировки, связанные с ISO, тогда как в магазинах и обзорах по-прежнему широко используется привычное обозначение ANSI lm.

Для покупателя принципиально важно не само название, а понимание того, по какой методике получено заявленное значение.

Если производитель просто указывает крупную цифру в люменах, но не объясняет, что именно измерялось, сравнивать такой показатель с сертифицированным значением другого проектора напрямую нельзя.

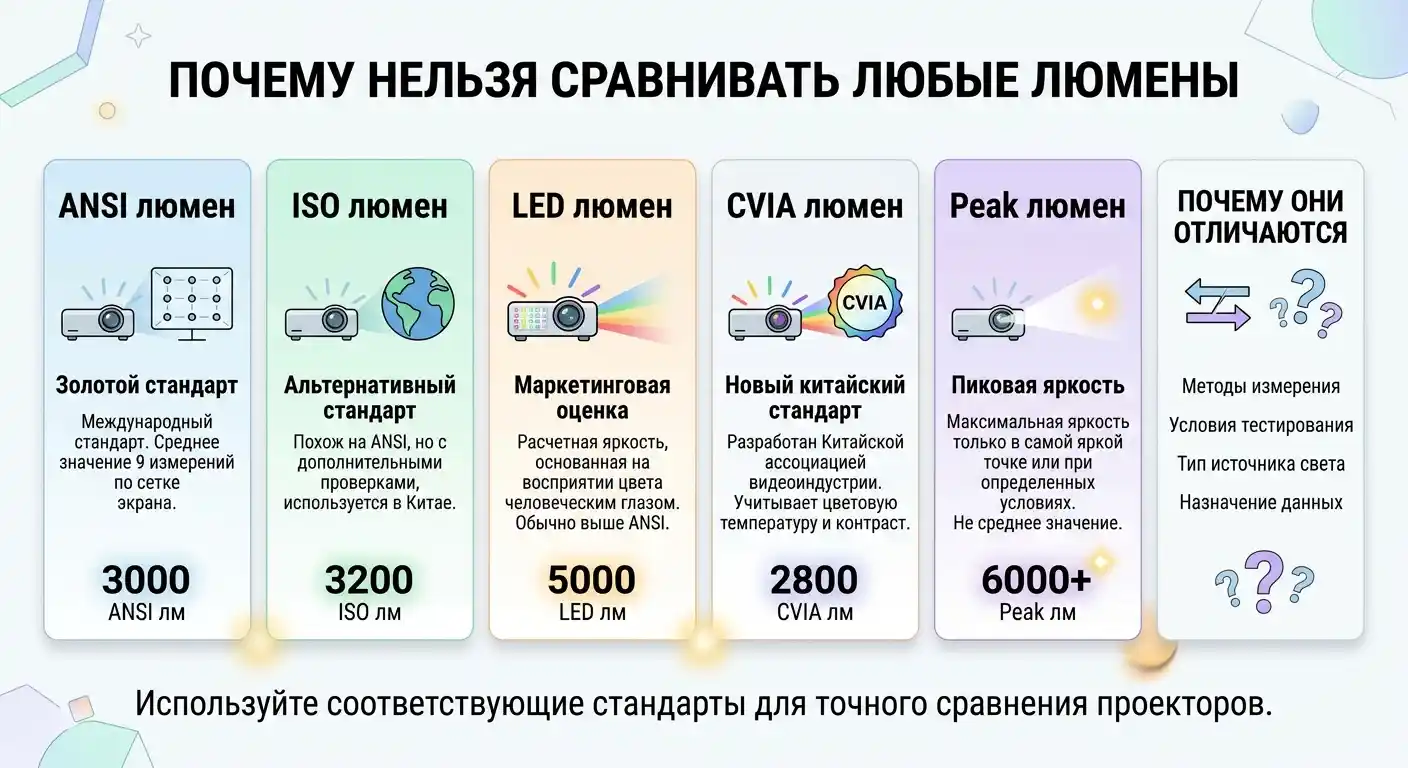

Почему нельзя сравнивать любые «люмены»

На рынке проекторов можно встретить несколько вариантов обозначения яркости:

● ANSI lumens;

● ISO lumens;

● LED lumens;

● CVIA lumens;

● Peak lumens;

● световой поток источника света;

● просто «люмены» без указания методики.

Все эти значения нельзя автоматически считать взаимозаменяемыми.

Например, световой поток лазерного или светодиодного источника показывает количество света, которое источник способен создать. Но до экрана этот свет проходит через оптическую систему проектора, матрицу или другие элементы конструкции, где происходят потери.

Поэтому яркость источника света и световой поток проектора — не одно и то же.

А показатель Peak Lumens может характеризовать максимальную яркость в определённых условиях или отдельной области изображения. Использовать такую цифру для прямого сравнения с ANSI lm некорректно.

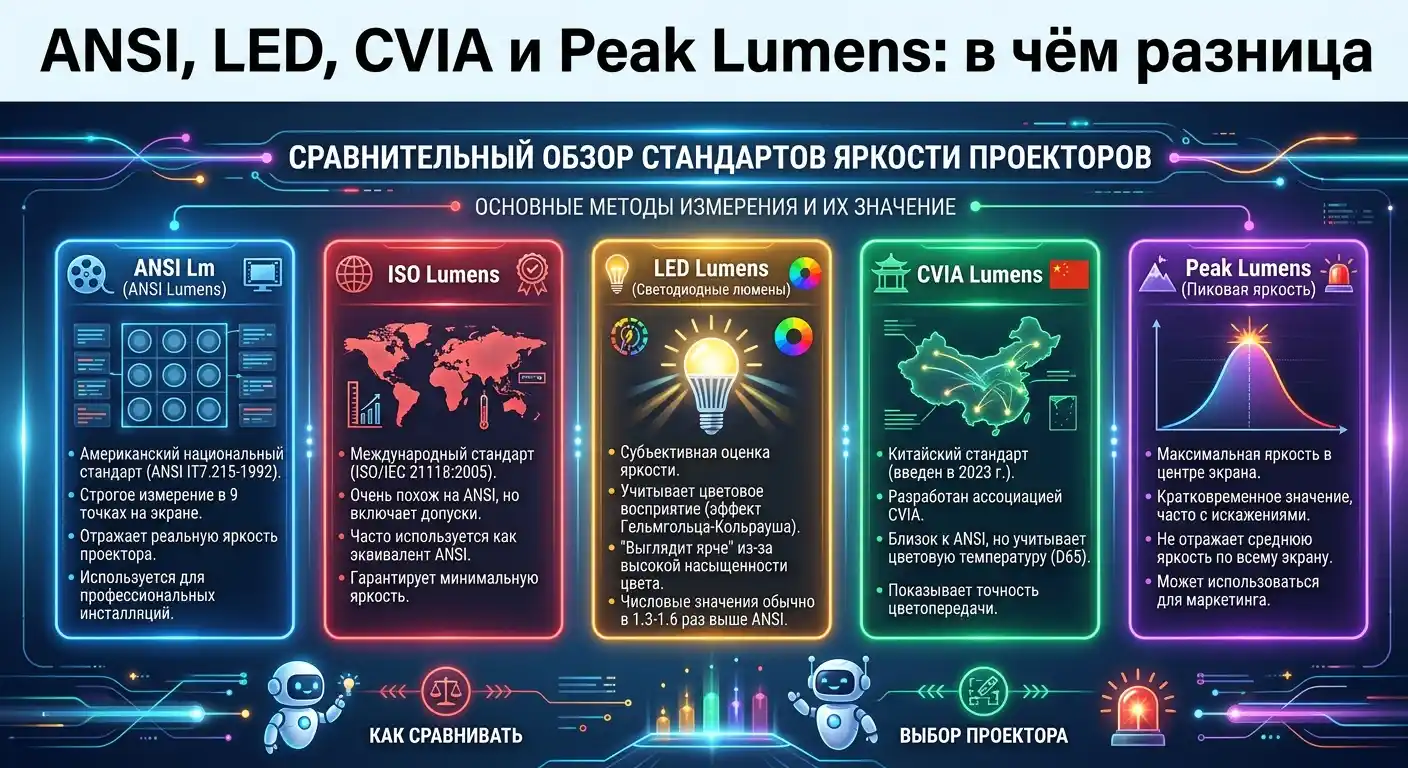

ANSI, LED, CVIA и Peak Lumens: в чём разница

ANSI lm

Показывает световой поток проектора по стандартизированной методике с измерением нескольких участков изображения. Это один из наиболее удобных показателей для сопоставления проекторов.

ISO lumens

Показатель, связанный с международной стандартизацией измерений проекторов. При выборе профессионального оборудования важно смотреть не только на число, но и на стандарт, по которому оно получено.

LED lumens

Такое обозначение можно встретить преимущественно у LED-проекторов и компактных моделей. В некоторых случаях производители используют дополнительные способы представления воспринимаемой яркости изображения.

LED lumens нельзя считать универсальной единицей, которую можно безоговорочно пересчитать в ANSI lm по одному фиксированному коэффициенту.

CVIA lumens

CVIA — китайский стандарт измерения яркости проекторов. Он предусматривает собственную методику оценки, поэтому значение CVIA нельзя механически приравнивать к ANSI.

Peak Lumens

Пиковые люмены характеризуют максимальное значение яркости, а не обязательно средний световой поток всего проецируемого изображения. Поэтому большое число Peak Lumens само по себе ещё не говорит о том, насколько ярким будет изображение на экране.

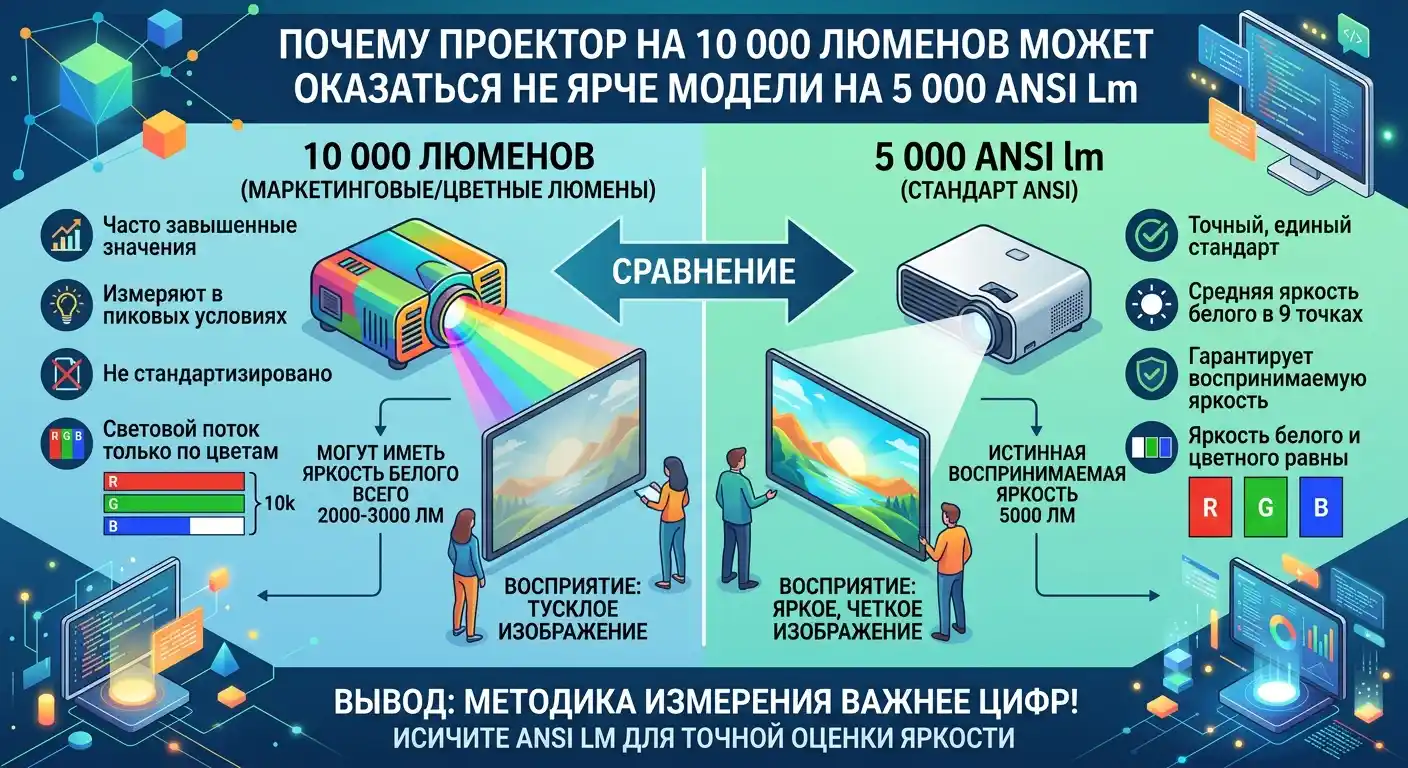

Почему проектор на 10 000 люменов может оказаться не ярче модели на 5 000 ANSI lm

Это один из наиболее частых вопросов при выборе проектора.

Допустим, в одном каталоге указано:

10 000 люменов

а в другом:

5 000 ANSI lm.

На первый взгляд кажется, что первая модель должна быть в два раза ярче. Но такое сравнение неправильно, если неизвестно, что именно производитель назвал 10 000 люменами.

Если первая цифра относится к световому потоку источника, пиковому значению или другой методике, а вторая получена по стандартизированному измерению светового потока проектора, эти показатели находятся в разных измерительных категориях.

Поэтому при сравнении оборудования правильнее начинать не с самой большой цифры, а с вопроса:

По какой методике производитель получил это значение?

Если методика не указана, показатель требует дополнительной проверки.

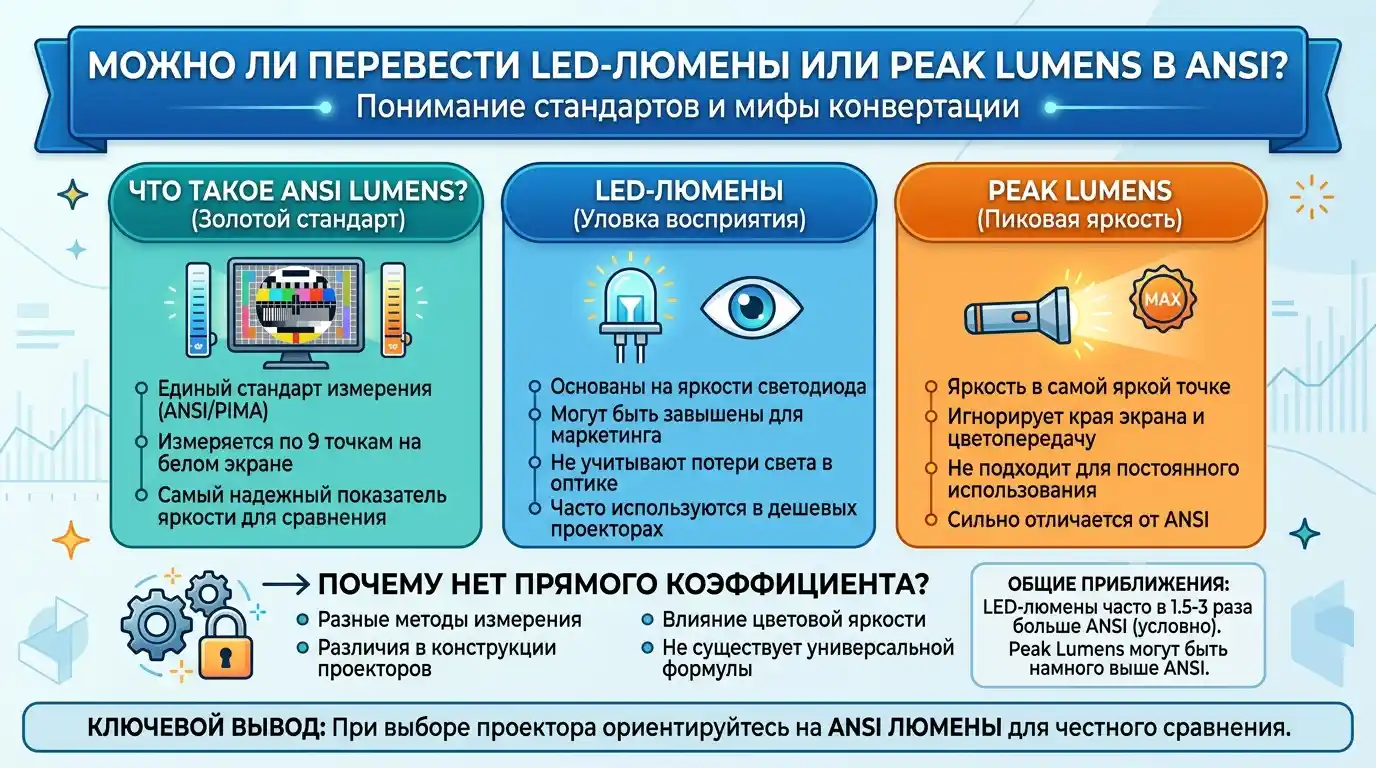

Можно ли перевести LED-люмены или Peak Lumens в ANSI

Универсальной формулы пересчёта между всеми существующими показателями нет.

В интернете можно встретить таблицы, предлагающие делить LED-люмены на определённое число, Peak Lumens — на другое, а затем получать приблизительный ANSI-эквивалент. Такие расчёты могут использоваться только как очень грубая ориентировочная оценка и не заменяют измерение по соответствующей методике.

Причина проста: разные производители могут использовать разные условия измерения, режимы изображения и способы определения исходного значения.

Поэтому для профессионального подбора оборудования лучше придерживаться простого правила:

сравнивать между собой показатели, полученные по одной методике, а не пытаться свести все разновидности «люменов» к одному универсальному коэффициенту.

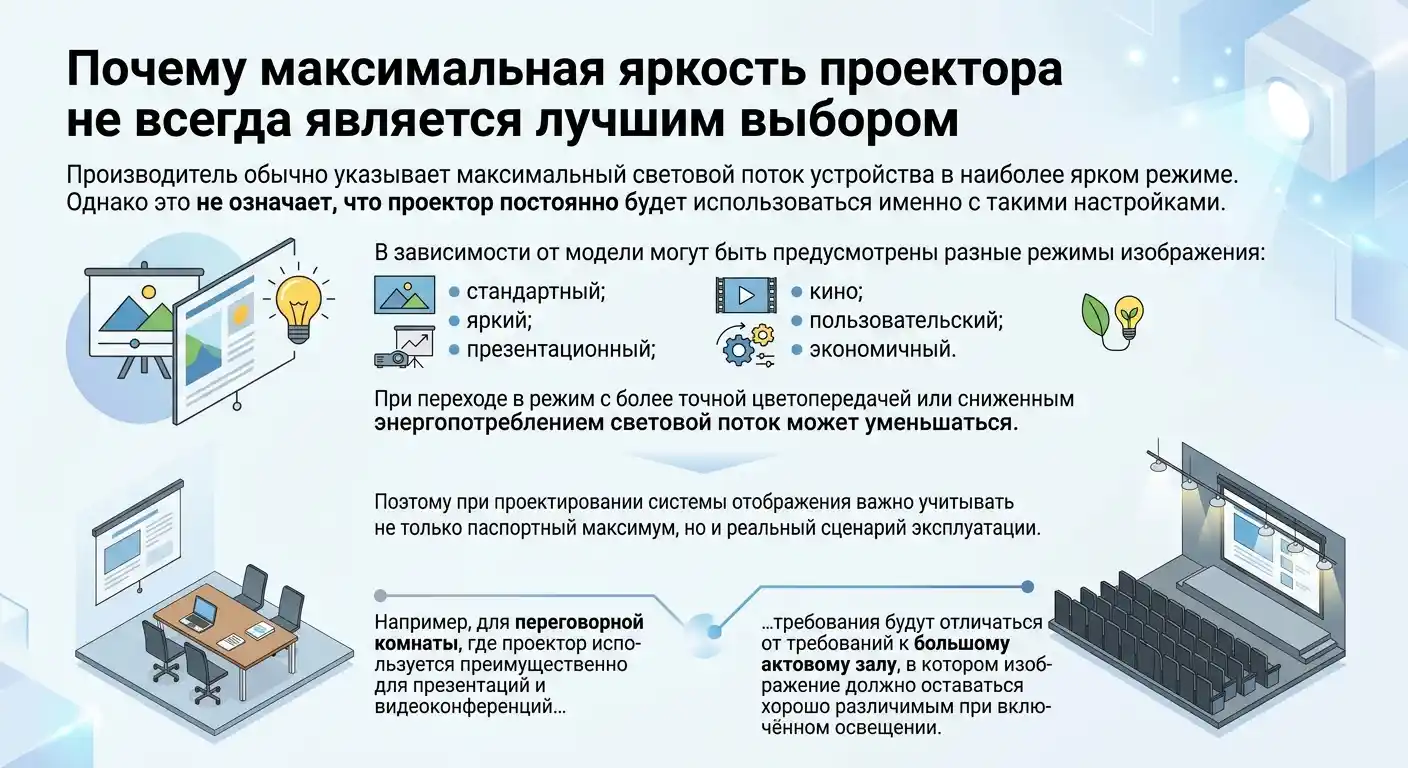

Почему максимальная яркость проектора не всегда является лучшим выбором

Производитель обычно указывает максимальный световой поток устройства в наиболее ярком режиме. Однако это не означает, что проектор постоянно будет использоваться именно с такими настройками.

В зависимости от модели могут быть предусмотрены разные режимы изображения:

● стандартный;

● яркий;

● презентационный;

● кино;

● пользовательский;

● экономичный.

При переходе в режим с более точной цветопередачей или сниженным энергопотреблением световой поток может уменьшаться.

Поэтому при проектировании системы отображения важно учитывать не только паспортный максимум, но и реальный сценарий эксплуатации.

Например, для переговорной комнаты, где проектор используется преимущественно для презентаций и видеоконференций, требования будут отличаться от требований к большому актовому залу, в котором изображение должно оставаться хорошо различимым при включённом освещении.

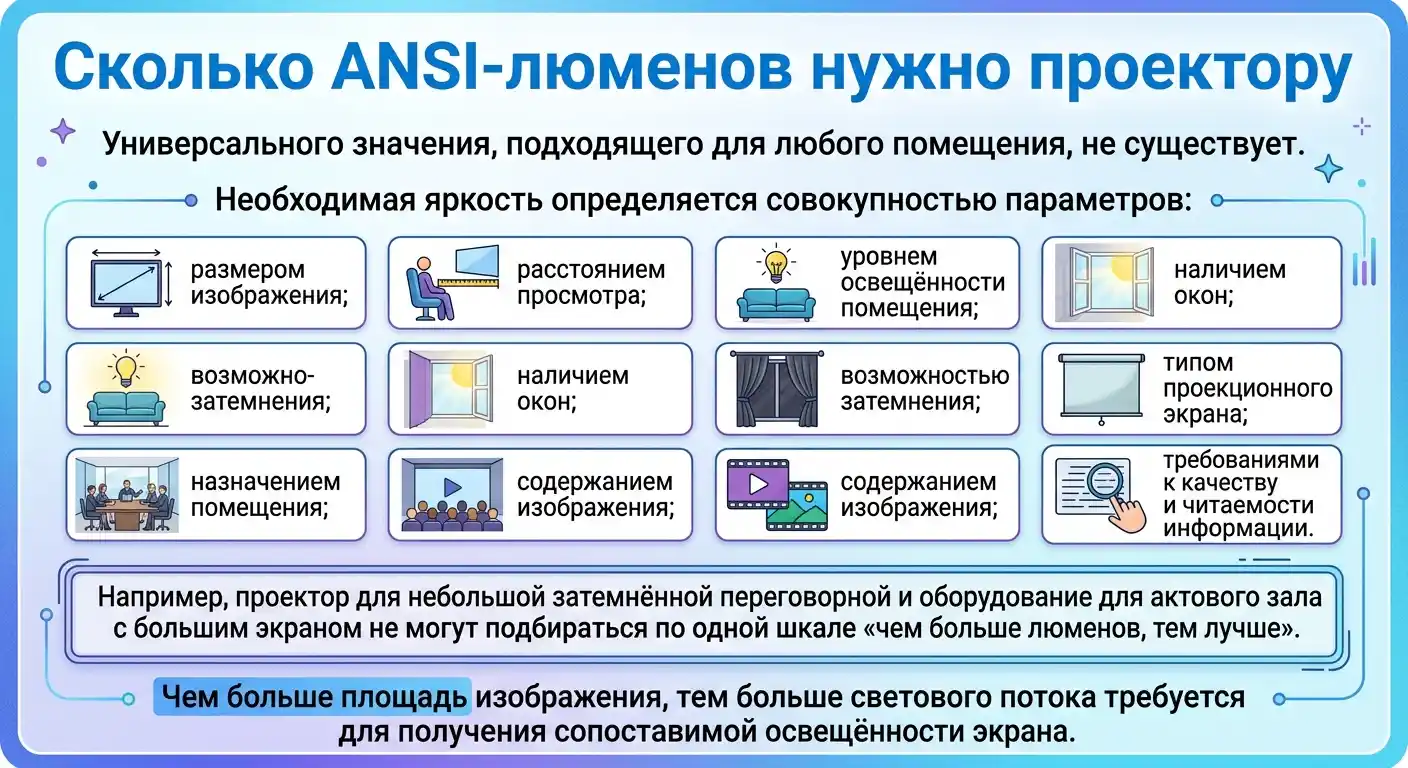

Сколько ANSI-люменов нужно проектору

Универсального значения, подходящего для любого помещения, не существует.

Необходимая яркость определяется совокупностью параметров:

● размером изображения;

● расстоянием просмотра;

● уровнем освещённости помещения;

● наличием окон;

● возможностью затемнения;

● типом проекционного экрана;

● назначением помещения;

● содержанием изображения;

● требованиями к качеству и читаемости информации.

Например, проектор для небольшой затемнённой переговорной и оборудование для актового зала с большим экраном не могут подбираться по одной шкале «чем больше люменов, тем лучше».

Чем больше площадь изображения, тем больше светового потока требуется для получения сопоставимой освещённости экрана.

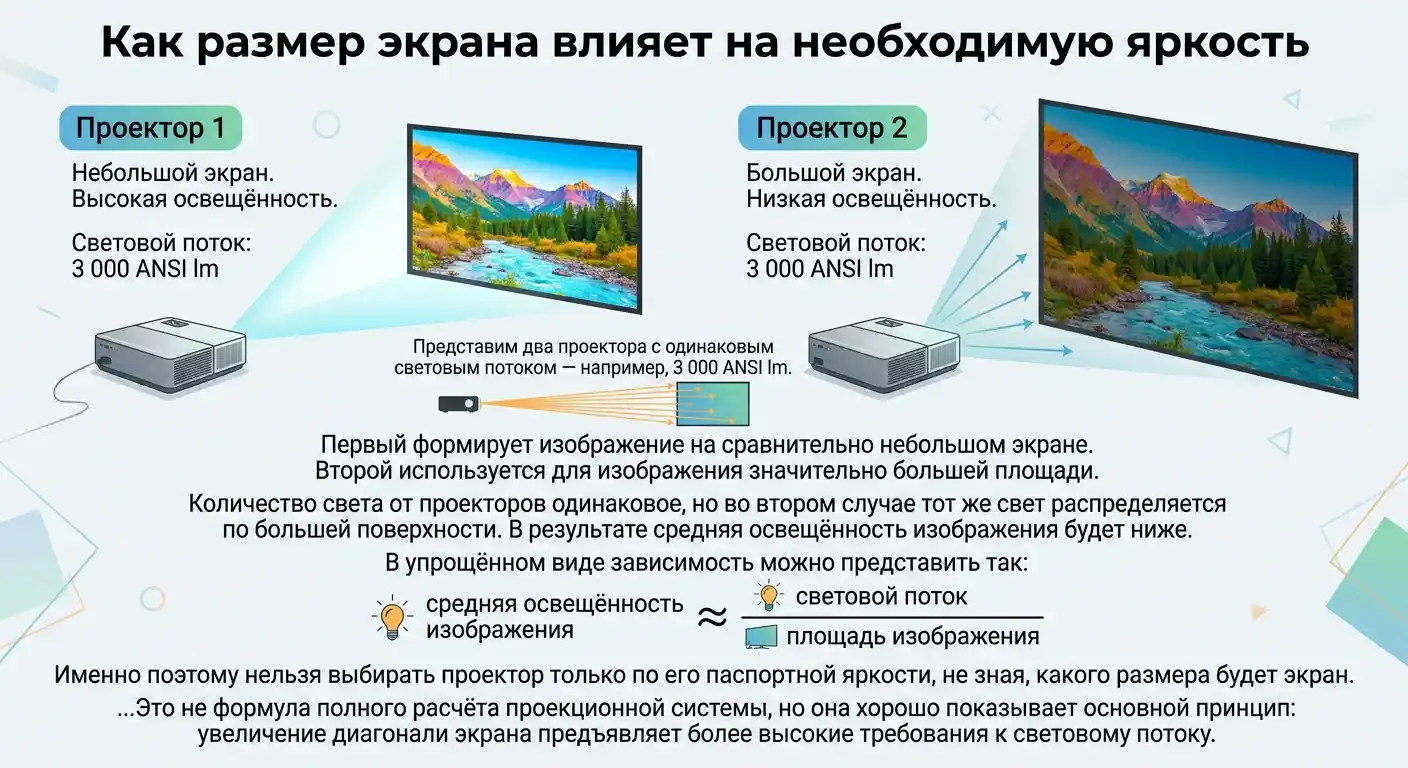

Как размер экрана влияет на необходимую яркость

Представим два проектора с одинаковым световым потоком — например, 3 000 ANSI lm.

Первый формирует изображение на сравнительно небольшом экране. Второй используется для изображения значительно большей площади.

Количество света от проекторов одинаковое, но во втором случае тот же свет распределяется по большей поверхности. В результате средняя освещённость изображения будет ниже.

Именно поэтому нельзя выбирать проектор только по его паспортной яркости, не зная, какого размера будет экран.

В упрощённом виде зависимость можно представить так:

средняя освещённость изображения ≈ световой поток / площадь изображения.

Это не формула полного расчёта проекционной системы, но она хорошо показывает основной принцип: увеличение диагонали экрана предъявляет более высокие требования к световому потоку.

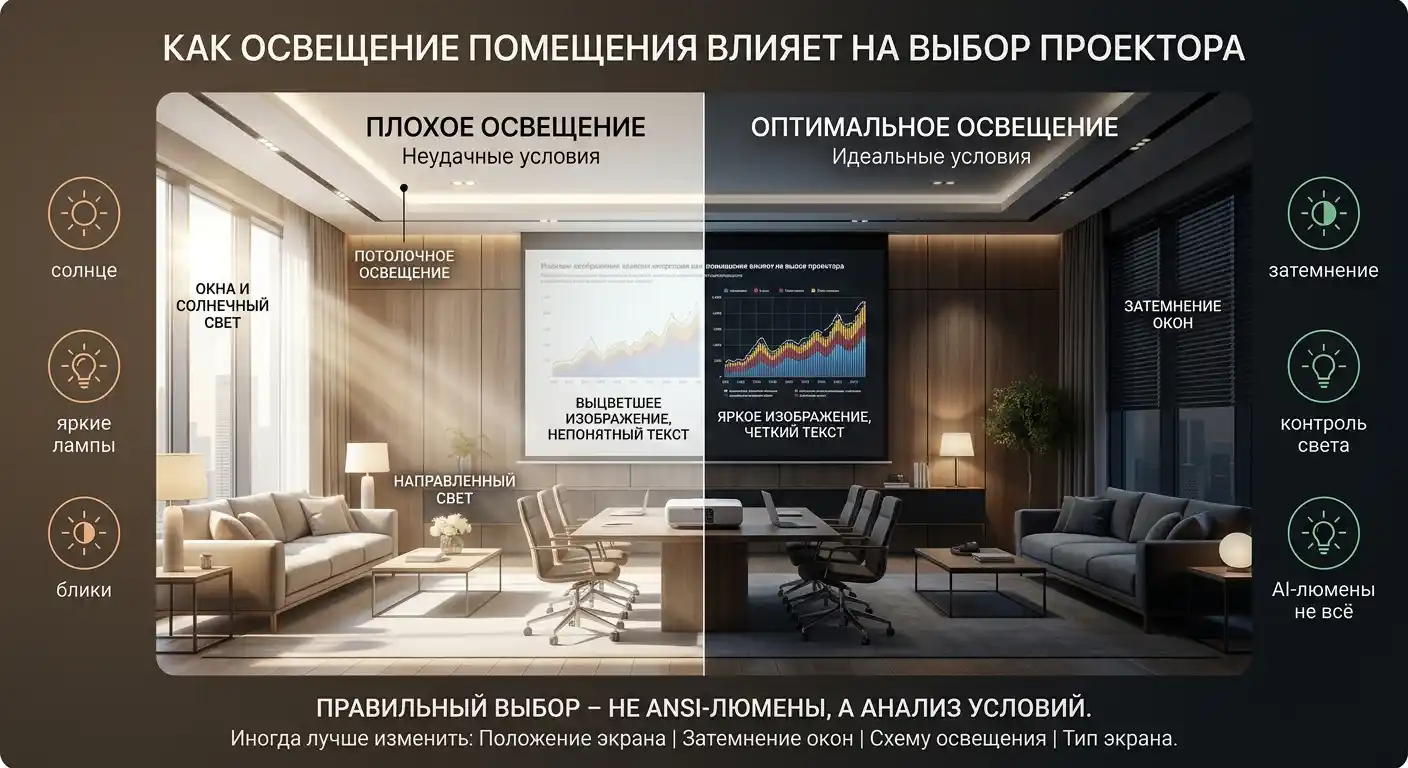

Как освещение помещения влияет на выбор проектора

Даже очень хороший проектор может давать неудовлетворительный результат, если изображение проецируется в неподходящих условиях.

Наиболее сложная ситуация возникает, когда на экран попадает:

● прямой солнечный свет;

● свет из больших окон;

● яркое потолочное освещение;

● направленный свет от светильников.

В таких условиях тёмные области изображения визуально теряют глубину, а мелкий текст и тонкие элементы презентации становятся менее различимыми.

Поэтому увеличение количества ANSI-люменов — не единственный способ улучшить изображение.

Иногда эффективнее изменить положение экрана, организовать затемнение окон, скорректировать схему освещения или подобрать другой тип проекционной поверхности.

Правильный подбор проектора начинается не с цифры в каталоге, а с анализа помещения и сценария его использования.

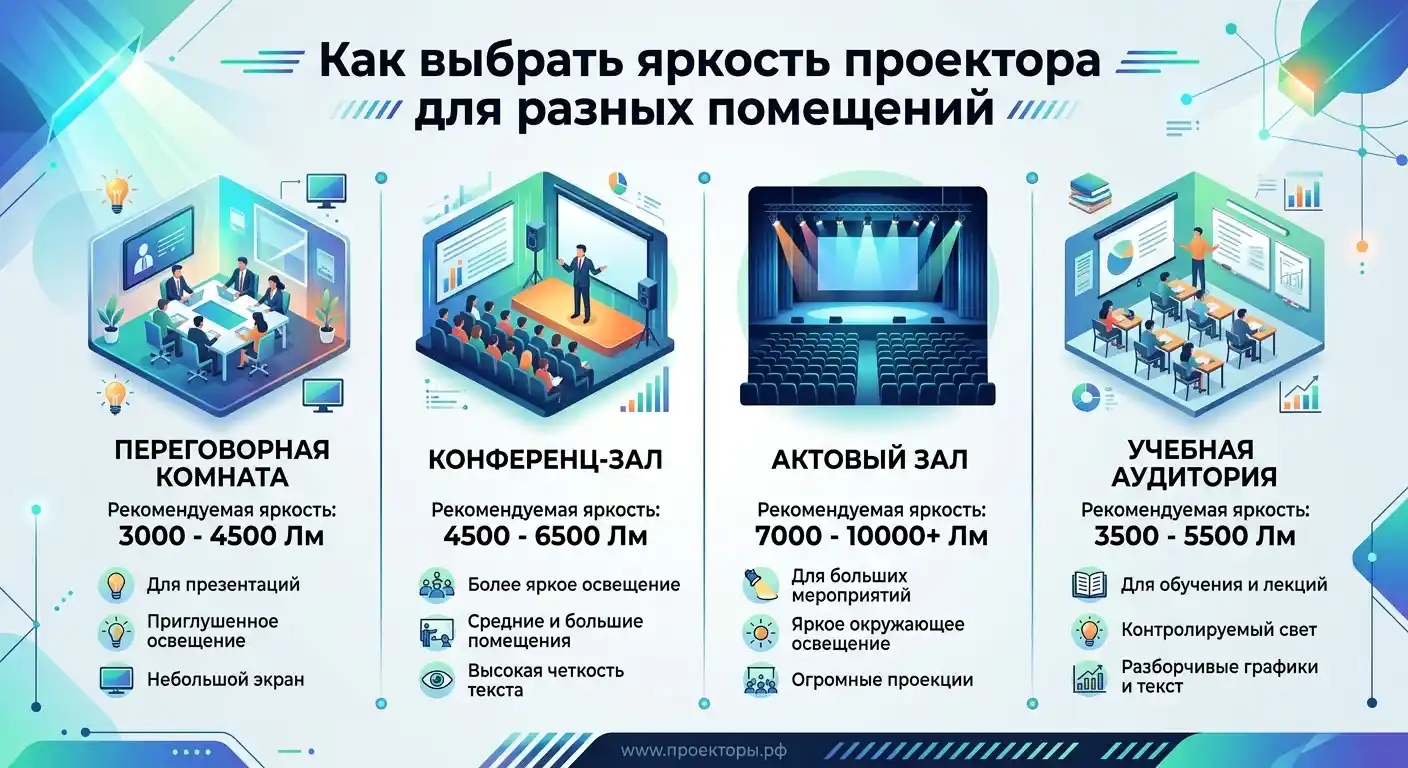

Как выбрать яркость проектора для разных помещений

Требования к проектору существенно меняются в зависимости от назначения помещения. Для небольшой переговорной обычно не требуется такой же световой поток, как для большого конференц-зала или актового зала.

При этом ориентироваться только на площадь комнаты тоже неправильно. Гораздо важнее размер изображения, условия освещения и характер отображаемого контента.

Проектор для переговорной комнаты

В небольшой переговорной проектор обычно используется для презентаций, документов, таблиц, видеоконференций и совместной работы.

Если помещение можно затемнить, требования к яркости будут умеренными. При постоянном искусственном освещении или наличии больших окон запас по световому потоку становится более важным.

Для переговорных комнат обычно стоит обращать внимание не только на ANSI lm, но и на:

● разрешение изображения;

● читаемость мелкого текста;

● уровень шума;

● возможность подключения компьютеров и систем ВКС;

● короткофокусную оптику при небольшом расстоянии до экрана;

● удобство монтажа и настройки.

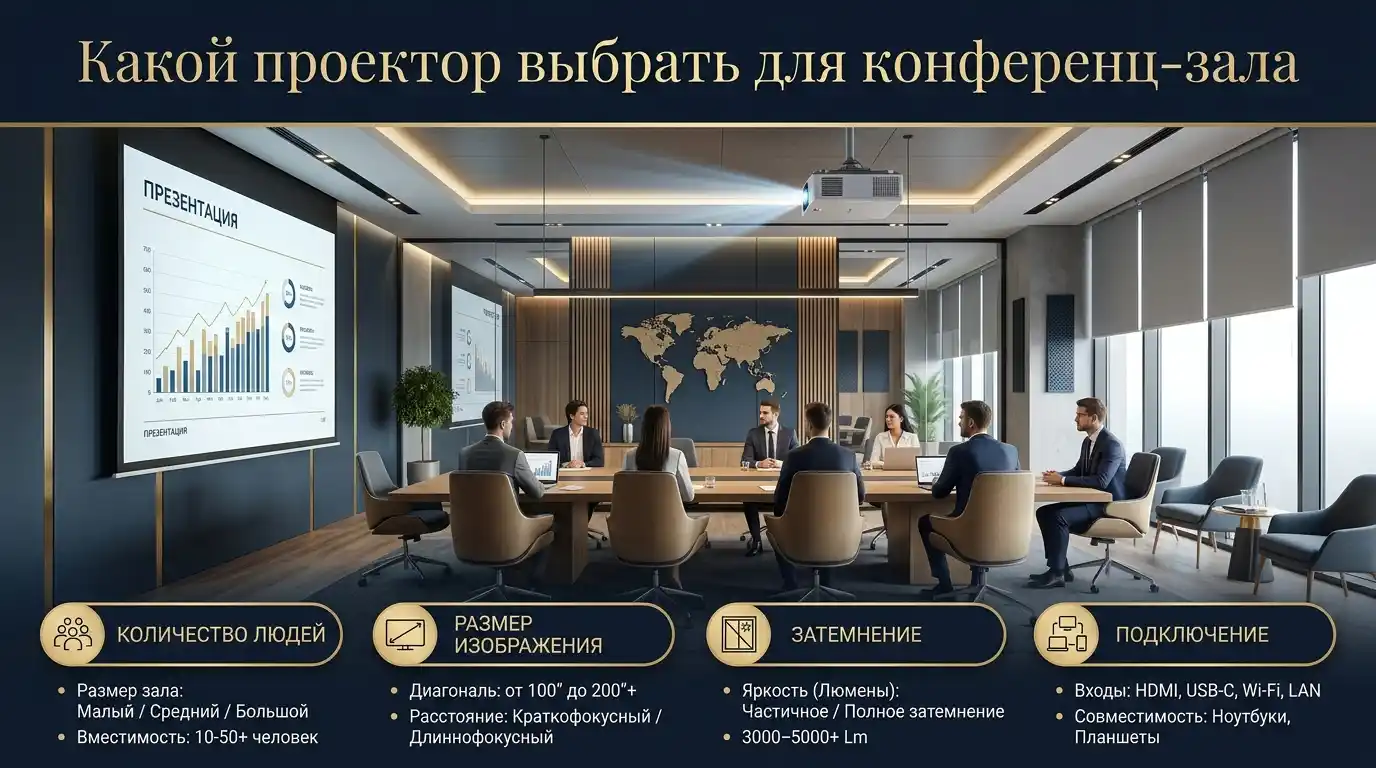

Проектор для конференц-зала

В конференц-зале зрители находятся на разных расстояниях от экрана, поэтому изображение должно оставаться хорошо различимым по всей аудитории.

При выборе учитывают:

● размер проекционного экрана;

● количество участников;

● расстояние от первого и последнего ряда до экрана;

● естественное и искусственное освещение;

● тип презентационного контента;

● необходимость интеграции с видеоконференцсвязью.

Для большого зала недостаточная яркость особенно заметна на презентациях с большим количеством текста, таблиц, графиков и мелких элементов.

Проектор для актового или многофункционального зала

В актовых залах экран может иметь значительно большую диагональ, а полностью затемнить помещение часто невозможно или нецелесообразно.

В таких проектах могут применяться более мощные лазерные проекторы, несколько проекторов, системы сшивки изображения или другие технологии отображения.

Здесь подбор оборудования желательно выполнять уже на основании расчёта, а не по универсальной таблице «площадь помещения — количество люменов».

Проектор для учебной аудитории

В учебных помещениях изображение должно оставаться читаемым при включённом освещении. Это особенно важно, если на экран выводятся тексты, формулы, чертежи, схемы и таблицы.

Помимо яркости, большое значение имеют разрешение и равномерность изображения.

Для учебной аудитории также необходимо учитывать расположение парт и столов, угол обзора, высоту установки экрана и расстояние до него.

Проектор для государственных учреждений

В государственных учреждениях проектор может использоваться в переговорных комнатах, конференц-залах, актовых залах, ситуационных и диспетчерских центрах.

В таких проектах оборудование подбирается не по одному параметру. Важны совместимость с существующей инфраструктурой, надёжность, возможность централизованного управления, сценарии использования и требования к информационной безопасности объекта.

Поэтому значение ANSI lm следует рассматривать как один из параметров комплексной системы отображения.

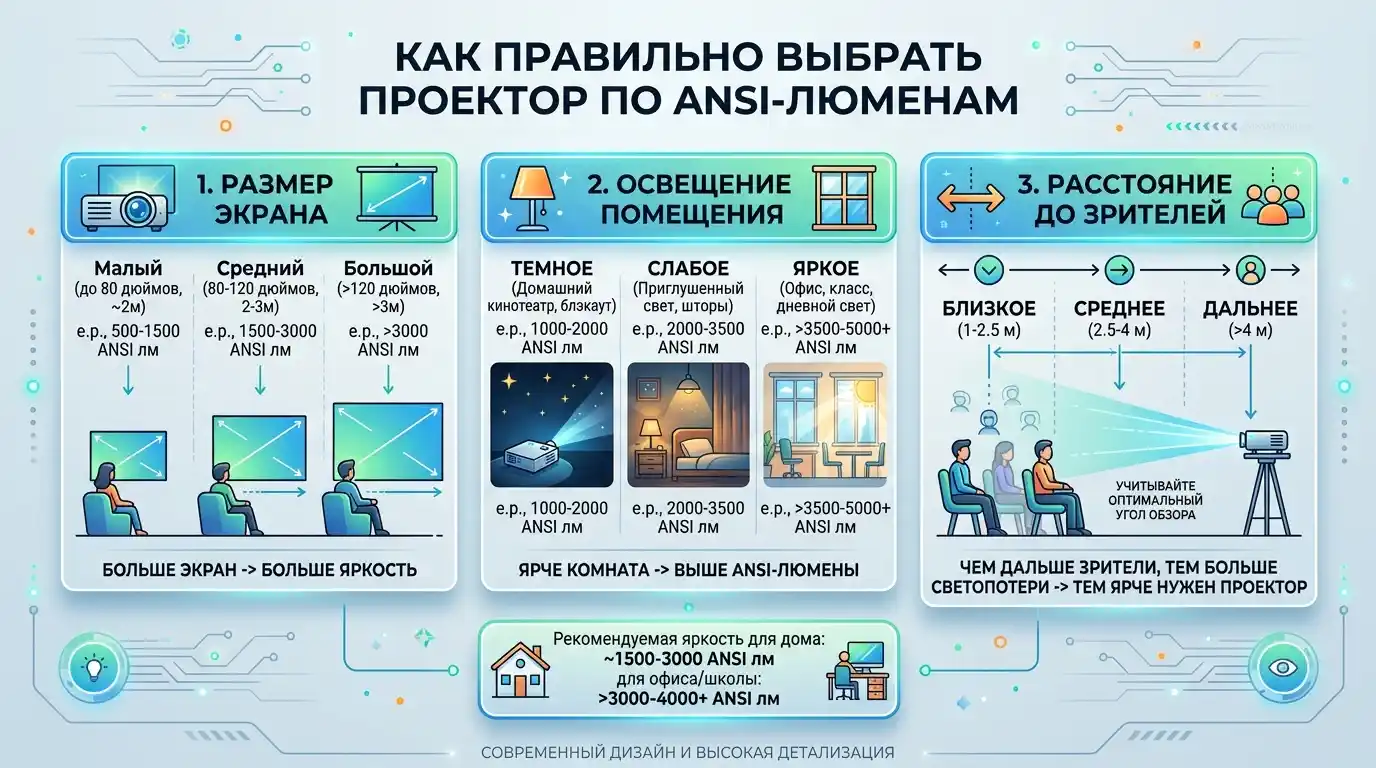

Как правильно выбрать проектор по ANSI-люменам

Если нужно подобрать проектор для конкретного помещения, удобно последовательно ответить на несколько вопросов.

1. Какой размер будет у изображения?

Сначала определяется диагональ и формат экрана. Чем больше площадь проекции, тем выше требования к световому потоку при прочих равных условиях.

2. Насколько освещено помещение?

Следует учитывать не только наличие ламп, но и естественный свет. Окна рядом с экраном или напротив него могут существенно ухудшить визуальное восприятие изображения.

3. Можно ли затемнить помещение?

Если в помещении предусмотрены жалюзи, шторы или автоматическое затемнение, требования к проектору могут быть ниже.

Если затемнение невозможно, нужен больший запас по яркости и особенно тщательный подбор экрана.

4. Что будет отображаться?

Для фильма требования могут отличаться от презентации с мелким текстом.

Для деловых и государственных помещений особенно важны:

● текстовые документы;

● таблицы;

● графики;

● схемы;

● презентации;

● изображения с большим количеством мелких деталей.

5. На каком расстоянии находятся зрители?

Размер изображения должен соответствовать расстоянию просмотра. Слишком маленький экран может сделать текст нечитаемым даже при высокой яркости проектора.

6. Как будет установлен проектор?

Необходимо проверить расстояние проекции, диапазон оптического зума, возможности коррекции изображения и положение проектора относительно экрана.

Это позволяет избежать ситуации, когда выбранный по яркости проектор физически невозможно корректно установить в помещении.

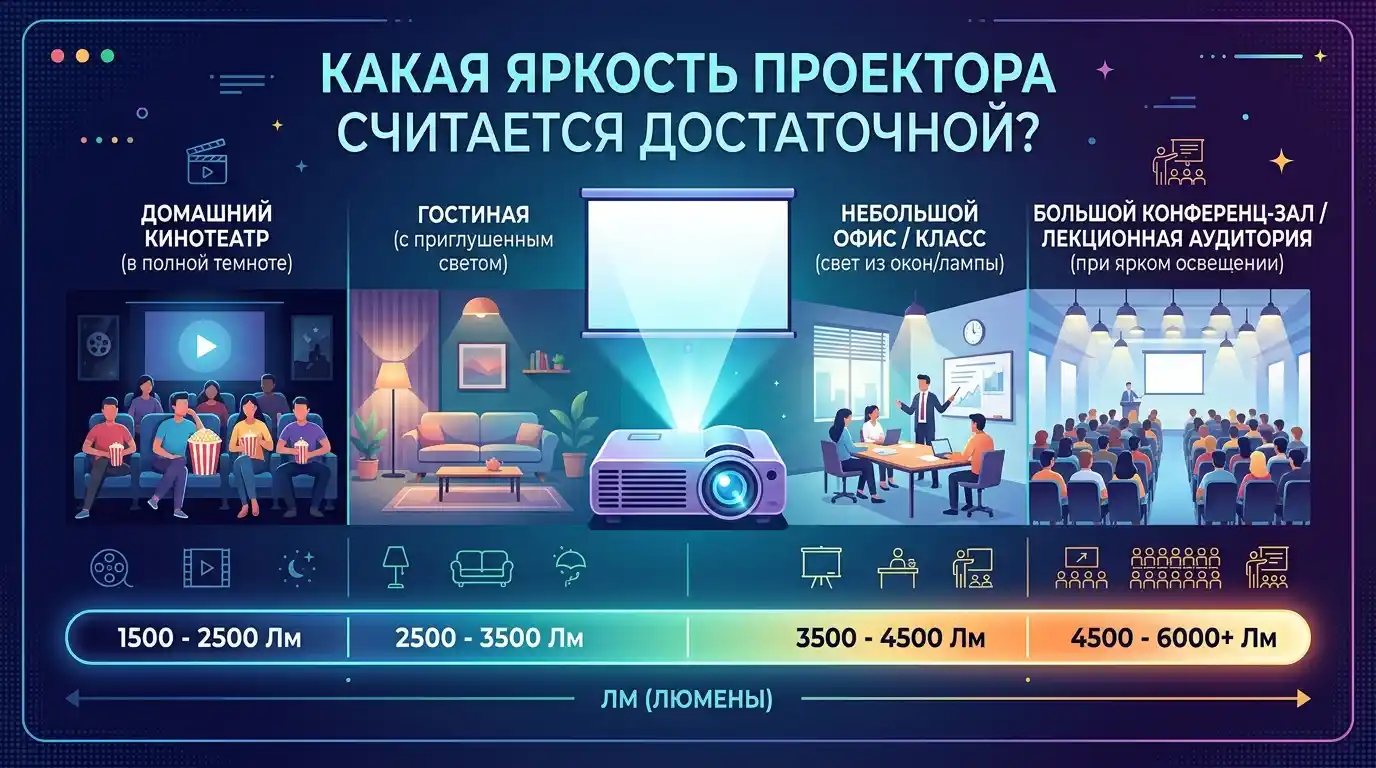

Какая яркость проектора считается достаточной

Нельзя назвать одно значение ANSI-люменов, которое будет оптимальным для всех помещений.

Очень грубо можно использовать следующую логику:

Эти категории нельзя воспринимать как жёсткие нормативы. Один и тот же проектор может давать совершенно разный результат на экранах разного размера и в помещениях с разным уровнем освещения.

Поэтому профессиональный подбор начинается с определения требуемой освещённости экрана, а уже затем выбирается конкретная модель проектора.

Что важнее: ANSI-люмены, разрешение или контрастность

При выборе проектора неправильно противопоставлять эти характеристики.

ANSI-люмены определяют световой поток.

Разрешение отвечает за количество деталей, которые проектор способен воспроизвести.

Контрастность характеризует разницу между светлыми и тёмными участками изображения.

Например, яркий проектор с невысоким разрешением может быть не лучшим выбором для помещения, где постоянно демонстрируются таблицы и документы с мелким текстом.

В то же время проектор с отличным разрешением, но недостаточной яркостью будет плохо справляться с работой в светлом конференц-зале.

Поэтому оборудование необходимо подбирать по совокупности характеристик.

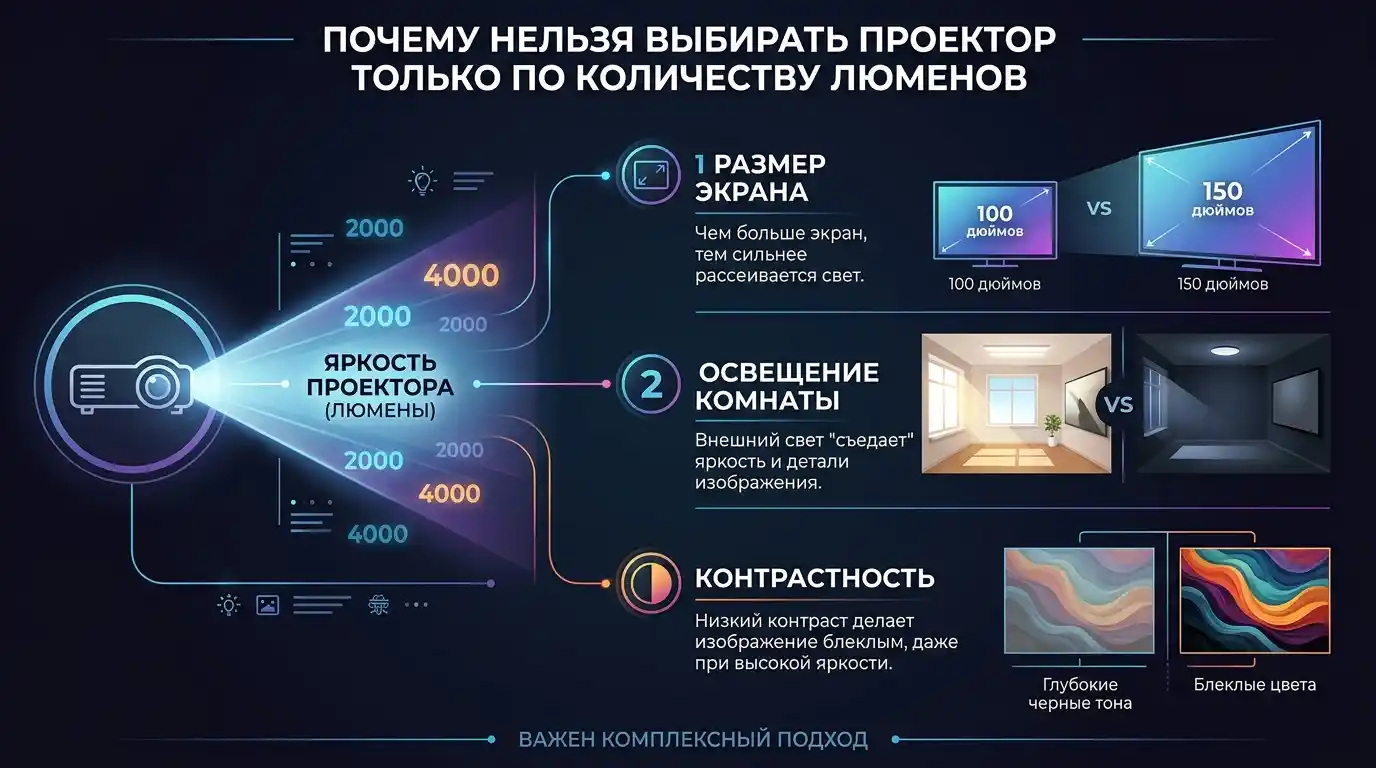

Почему нельзя выбирать проектор только по количеству люменов

Распространённая ошибка — открыть несколько карточек проекторов, найти максимальное число в строке «яркость» и выбрать модель с самым большим значением.

Такой подход не учитывает:

● методику измерения;

● размер изображения;

● освещение помещения;

● режим работы;

● характеристики экрана;

● разрешение;

● контрастность;

● оптику;

● расстояние проекции;

● назначение системы.

В результате технически более яркий проектор может оказаться менее подходящим для конкретного объекта.

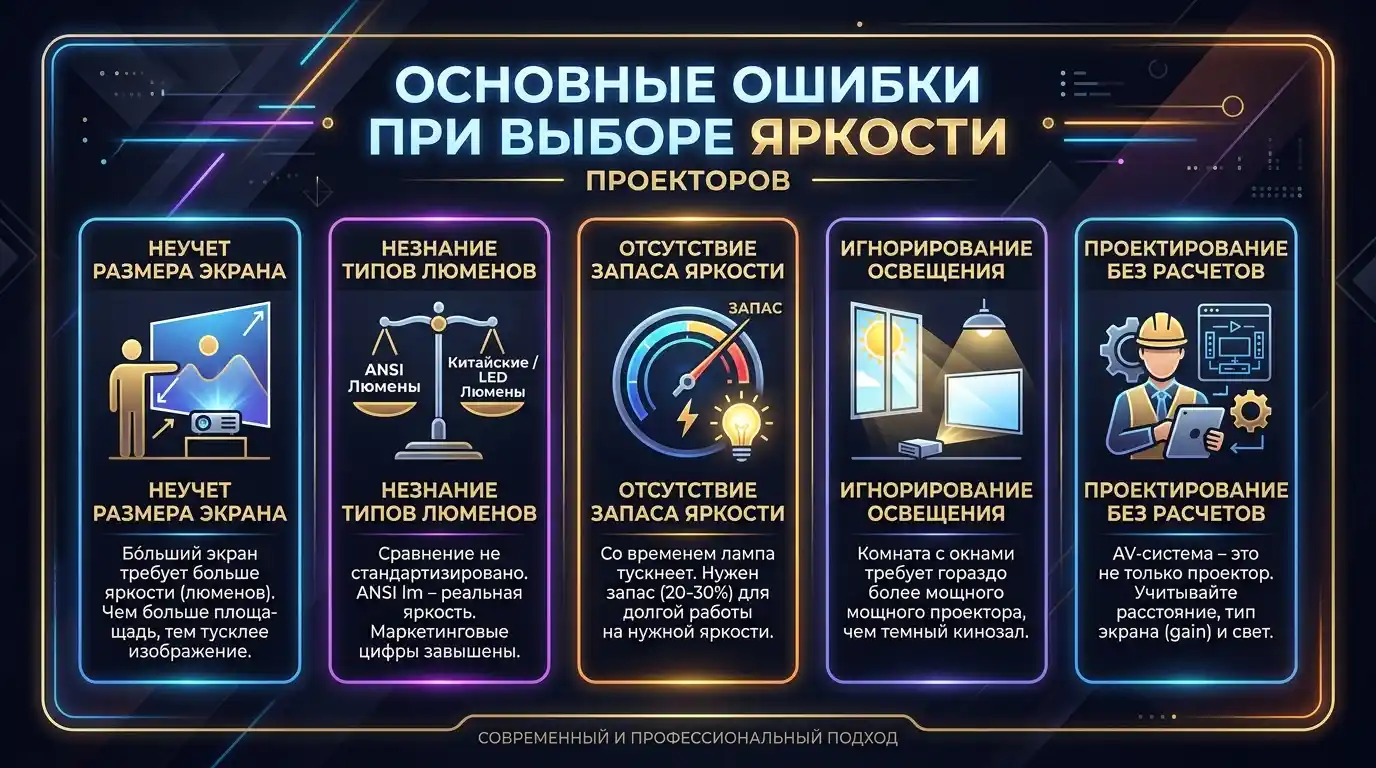

Основные ошибки при выборе яркости

Сравнение разных типов люменов

10 000 Peak Lumens нельзя автоматически считать вдвое более ярким показателем, чем 5 000 ANSI lm.

Игнорирование размера экрана

Один и тот же световой поток по-разному воспринимается на маленьком и большом экране.

Отсутствие запаса по яркости

Если проектор работает постоянно на предельном режиме, система может оказаться менее комфортной в эксплуатации.

Ориентация только на максимальный режим

Паспортная максимальная яркость не всегда соответствует режиму, который используется в повседневной работе.

Игнорирование освещения

Даже проектор с хорошим запасом по ANSI lm может давать неудовлетворительный результат, если на экран попадает прямой солнечный свет.

Выбор оборудования до проектирования системы

Проектор нельзя рассматривать отдельно от экрана, источников сигнала, системы управления и других компонентов AV-комплекса.

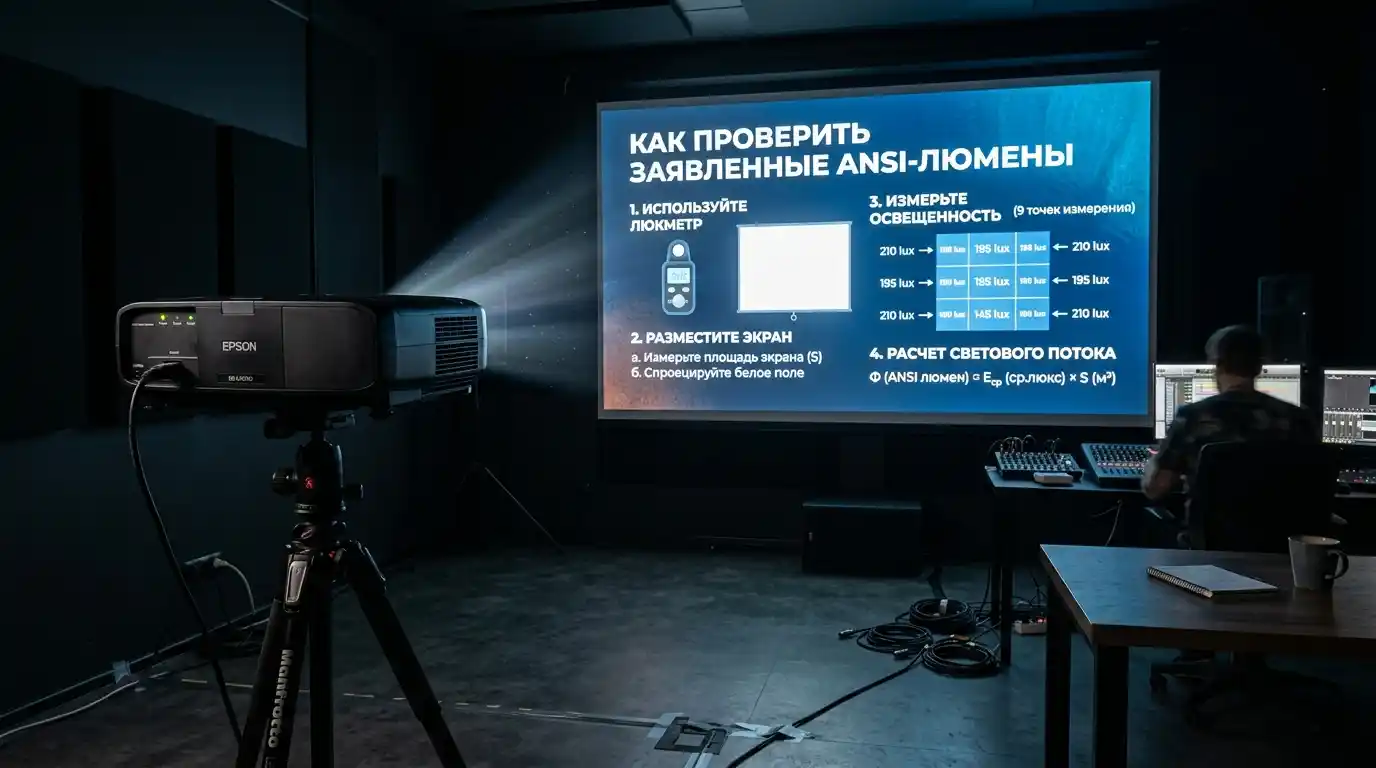

Как проверить заявленные ANSI-люмены

При выборе оборудования стоит начать с технической документации производителя.

Необходимо проверить:

1. Как обозначен световой поток.

2. По какому стандарту проводилось измерение.

3. Для какого режима изображения указано значение.

4. Какая технология источника света используется.

5. Есть ли независимые измерения конкретной модели.

6. Как меняется яркость в разных режимах.

7. Есть ли информация о равномерности изображения.

Особенно внимательно стоит относиться к карточкам, где крупными цифрами указаны тысячи или десятки тысяч люменов, но не объясняется методика измерения.

Чем выше заявленный показатель и чем меньше информации о способе его получения, тем осторожнее следует относиться к прямому сравнению с профессиональными моделями, для которых световой поток указан по стандартизированной методике.

Какой проектор выбрать для конференц-зала

Для конференц-зала недостаточно определить только необходимое количество ANSI-люменов.

Сначала нужно определить сценарий эксплуатации:

● сколько человек будет находиться в помещении;

● какой размер изображения необходим;

● будут ли использоваться презентации и документы;

● требуется ли подключение ВКС;

● какое оборудование уже установлено;

● насколько хорошо помещение затемняется;

● где можно разместить проектор;

● какой тип экрана подходит для помещения.

После этого можно подобрать разрешение, световой поток, объектив и способ монтажа.

В сложных проектах может потребоваться не один проектор, а несколько устройств, дополнительные источники сигнала, система коммутации и управления.

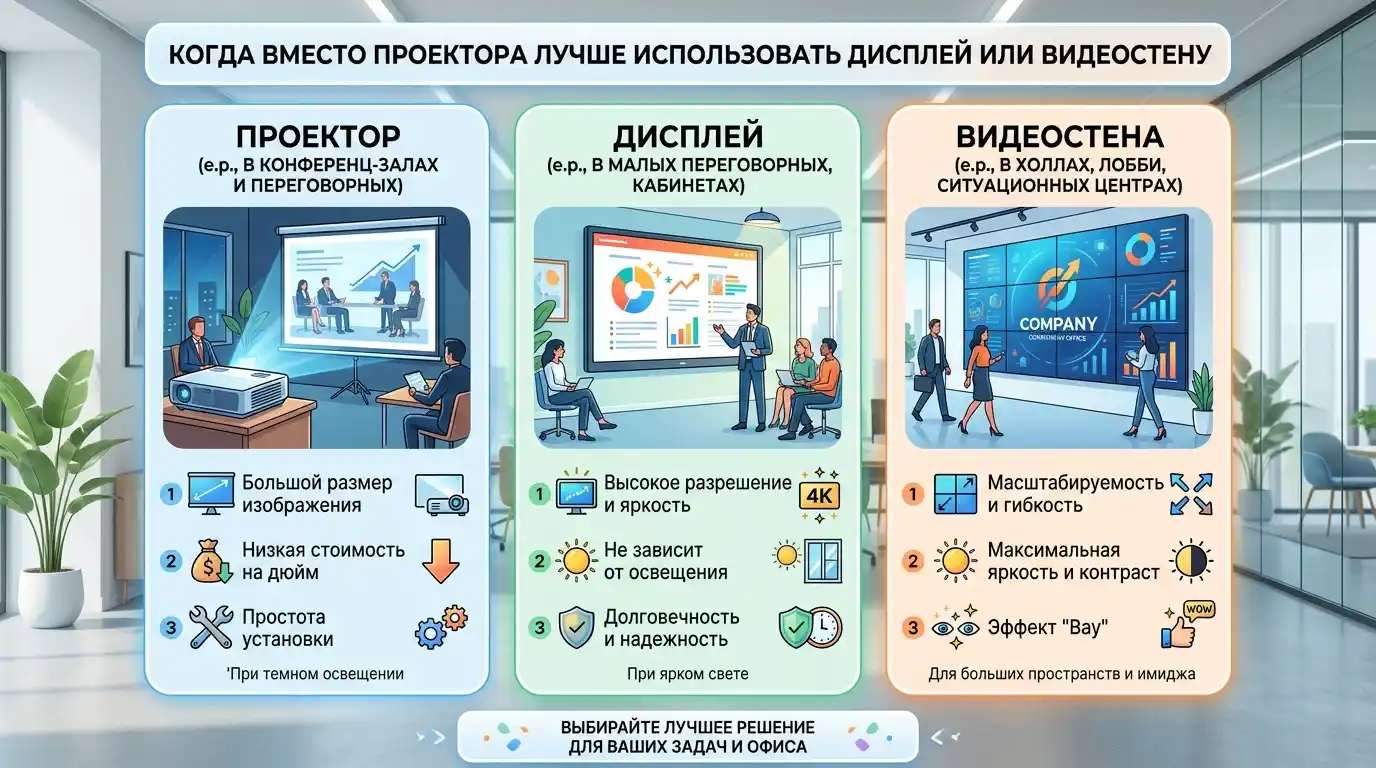

Когда вместо проектора лучше использовать дисплей или видеостену

ANSI-люмены имеют смысл именно в контексте проекционного оборудования. Но проектор подходит далеко не для каждого помещения.

Если экран должен постоянно работать в ярко освещённой комнате, а затемнение невозможно, иногда рациональнее рассмотреть профессиональный дисплей или видеостену.

При выборе технологии отображения учитывают:

● размер помещения;

● требуемую диагональ;

● уровень внешнего освещения;

● расстояние просмотра;

● частоту использования;

● тип контента;

● требования к яркости;

● особенности монтажа.

Таким образом, вопрос иногда должен звучать не «сколько ANSI-люменов нужно?», а «какая технология отображения оптимальна для данного помещения?»

Заключение

ANSI-люмены — важный показатель при выборе проектора, но не единственный критерий, который определяет качество изображения.

Главное преимущество ANSI lm заключается в возможности более объективно оценивать световой поток проектора и сопоставлять оборудование между собой. Однако сама цифра не отвечает на вопрос, насколько хорошо проектор будет работать в конкретном помещении.

Для правильного выбора необходимо учитывать размер экрана, освещённость, расстояние просмотра, назначение помещения, тип отображаемого контента, разрешение, оптику и режим эксплуатации.

Особенно это важно при оснащении конференц-залов, переговорных, актовых залов, учебных и государственных учреждений. В таких проектах проектор является частью единой системы отображения и должен корректно взаимодействовать с экраном, источниками сигнала, системой коммутации, управлением и оборудованием видеоконференцсвязи.

Компания «Антарес» выполняет проектирование и монтаж мультимедийных и конференц-систем с учётом параметров конкретного объекта. При подборе оборудования специалисты могут определить необходимый световой поток, размер и тип экрана, разрешение проектора и другие параметры системы, чтобы оборудование соответствовало реальным условиям эксплуатации, а не только характеристикам в каталоге.

FAQ: часто задаваемые вопросы

Что такое ANSI-люмены?

ANSI-люмены — показатель светового потока проектора, определённый по стандартизированной методике измерения. В ней оценивается освещённость нескольких участков проецируемого изображения, что позволяет получить более объективное представление о световом потоке устройства.

Что означает ANSI lm в характеристиках проектора?

ANSI lm означает ANSI lumens — люмены, измеренные по методике ANSI. Это позволяет более корректно сравнивать световой поток проекторов, чем показатели, у которых не указана методика измерения.

Сколько ANSI-люменов нужно для конференц-зала?

Универсального значения нет. Необходимый световой поток зависит от размера экрана, освещённости помещения, расстояния просмотра, типа контента и возможности затемнения. Для профессионального конференц-зала яркость следует подбирать после расчёта параметров системы.

Чем ANSI-люмены отличаются от обычных люменов?

Сам по себе люмен является единицей светового потока, но без указания методики измерения значение может быть неоднозначным. ANSI lm указывает на конкретный способ измерения светового потока проектора.

Что лучше: 5000 ANSI lm или 10 000 LED lumens?

Напрямую сравнивать эти показатели нельзя. ANSI lm и LED lumens могут определяться разными методиками, поэтому большая цифра LED lumens не означает автоматически более яркое изображение.

Можно ли перевести LED-люмены в ANSI?

Универсального коэффициента пересчёта нет. Приблизительные формулы встречаются в интернете, но они не заменяют измерение по стандартизированной методике и не подходят для точного сравнения оборудования.

Что такое Peak Lumens?

Peak Lumens — показатель пикового светового потока или яркости, используемый производителями при определённых условиях измерения. Его нельзя автоматически приравнивать к ANSI lm и использовать для прямого сравнения без понимания методики.

Влияет ли размер экрана на необходимое количество ANSI-люменов?

Да. При одинаковом световом потоке увеличение площади изображения приводит к снижению средней освещённости экрана. Поэтому для большого экрана обычно требуется более высокий световой поток при прочих равных условиях.

Почему изображение может быть тусклым даже у яркого проектора?

Причиной могут быть сильное внешнее освещение, слишком большой экран, неподходящий режим изображения, особенности проекционной поверхности или некорректный подбор оборудования. Само паспортное значение ANSI lm не гарантирует оптимальный результат в любом помещении.

Что важнее при выборе проектора — ANSI-люмены или разрешение?

Нельзя выделить один универсально главный параметр. ANSI lm определяет световой поток, а разрешение — детализацию изображения. Для конференц-зала, переговорной или учебной аудитории необходимо учитывать оба показателя вместе с размером экрана и условиями освещения.
